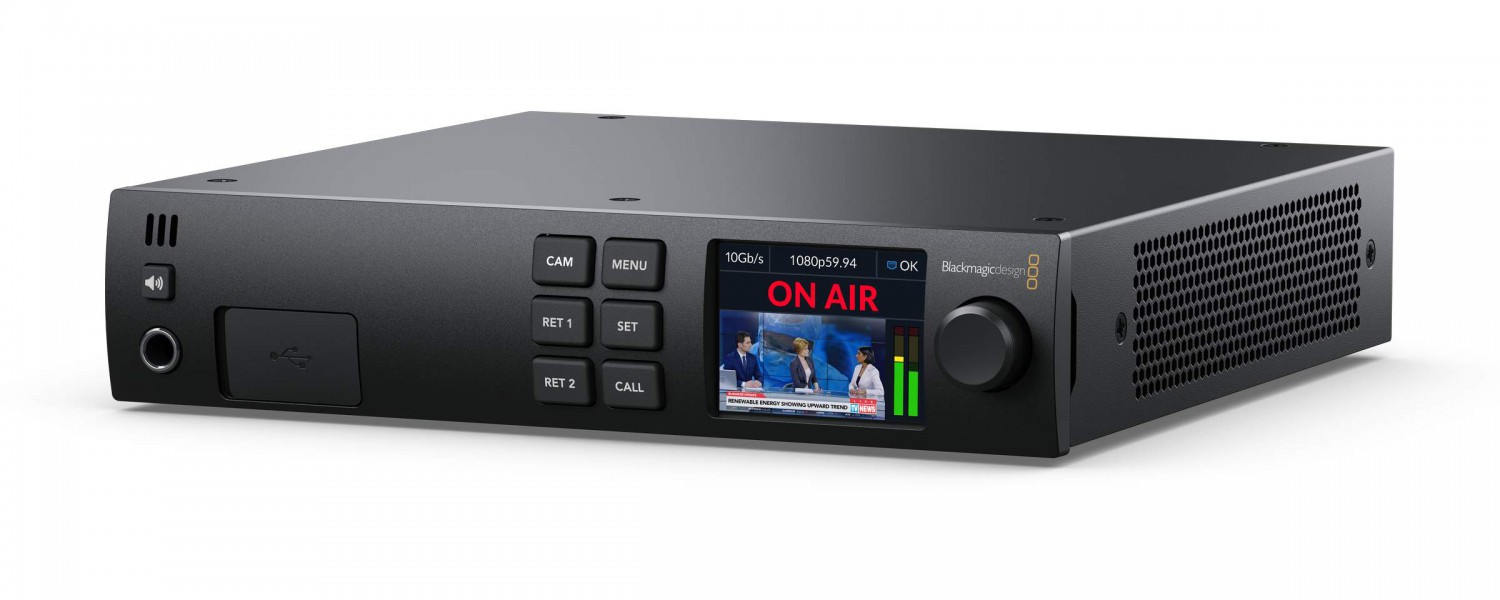

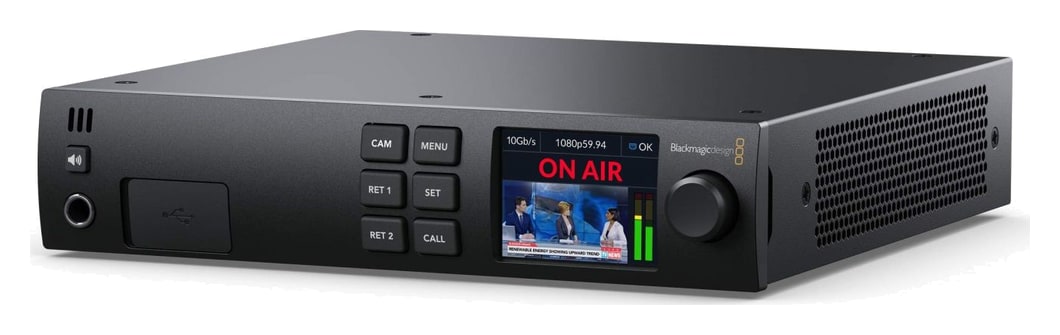

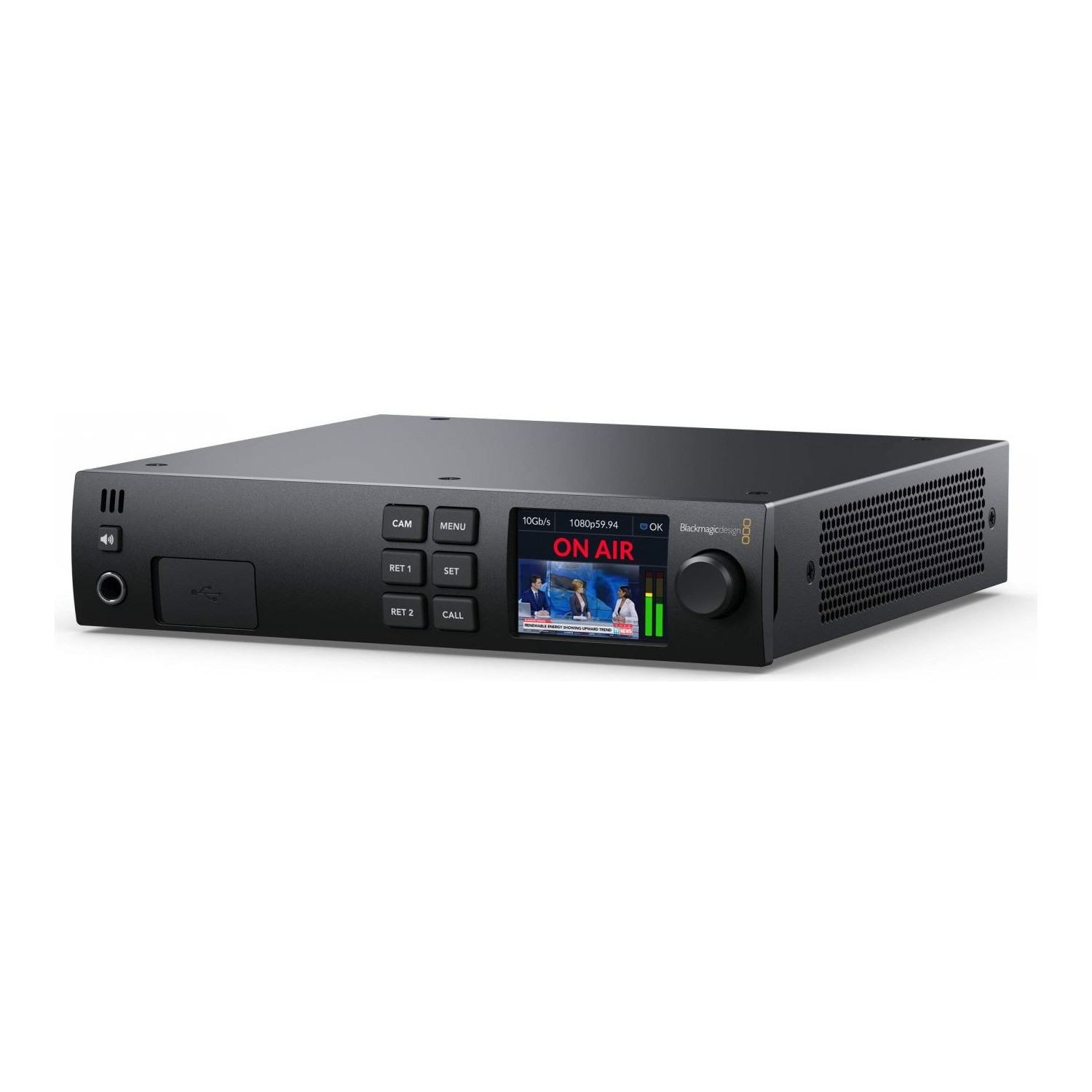

Blackmagic Design Studio Converter

Blackmagic Design Studio Converter je převodník pro studiové kamery Blackmagic se síťovým rozhraním 10G Ethernet (Studio Camera 4K Pro, 4K Pro G2 a 6K Pro). Po jediném cenově dostupném kabelu Cat 6A přenáší obraz kamery, návratový program, časový kód, referenci, tally, talkback, řízení kamery i napájení PoE, podobně jako drahé řešení se SMPTE optikou. Na straně režie má 2 výstupy 12G-SDI, 2 návratové vstupy SDI, monitorovací výstup 3G-SDI, časový kód a referenci Tri-Sync nebo Black Burst, talkback, displej LCD 2,2″, sluchátkový výstup a reproduktor.

Celé kamerové spojení po jednom kabelu

Obraz, návratové signály, tally, talkback, řízení i napájení kamery jdou po jediném měděném kabelu 10G Ethernet.

10G Ethernet s PoE 90 W2× výstup 12G-SDI2× návratový vstup SDITri-Sync / Black Burst

Jako SMPTE optika, jen levněji

Převodník napájí kameru po ethernetovém kabelu, takže u kamery nepotřebujete zdroj. Na straně režie rozvede všechny signály videa, zvuku a talkbacku na běžné konektory.

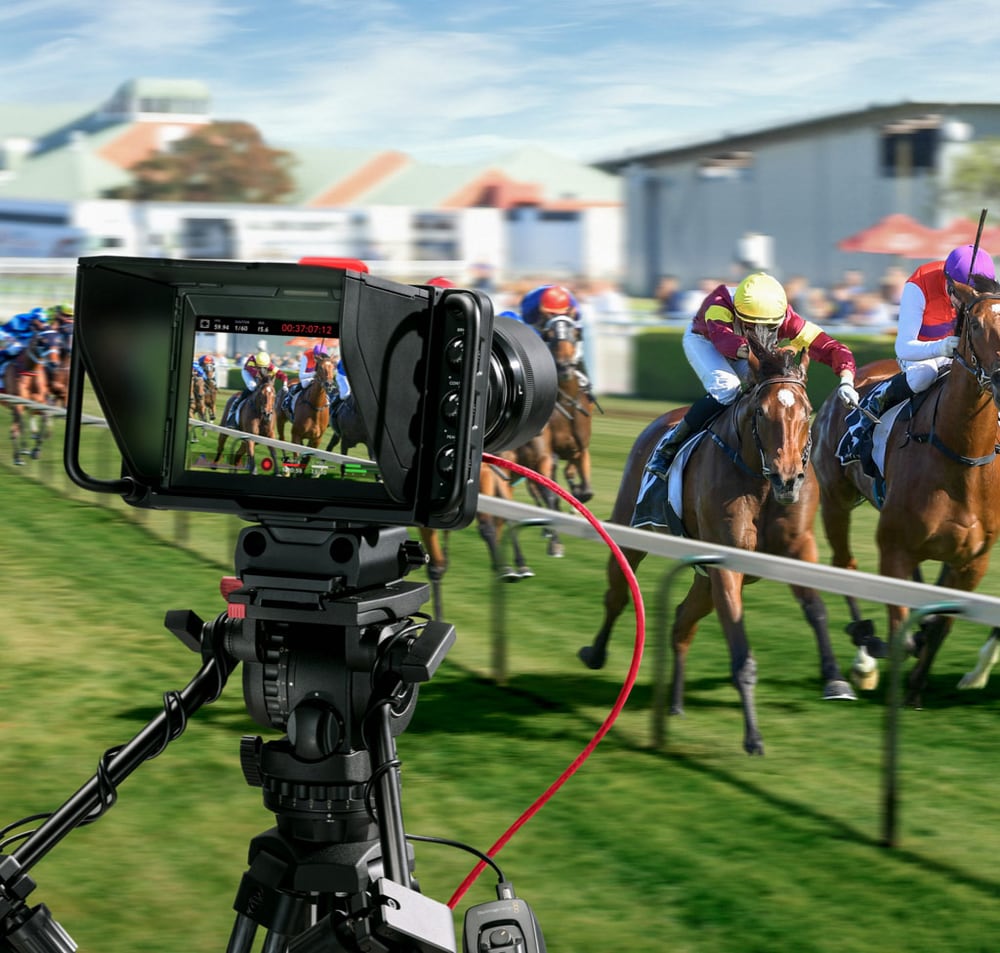

Kamera daleko od přepínače

Kamera nepotřebuje vlastní zdroj, a tak může stát daleko od přepínače. Pro kratší trasy stačí kabel Cat 6, pro delší se hodí dobře stíněný kabel Cat 6A S/FTP. Ethernetový konektor se v obou přístrojích zajišťuje proti vytržení.

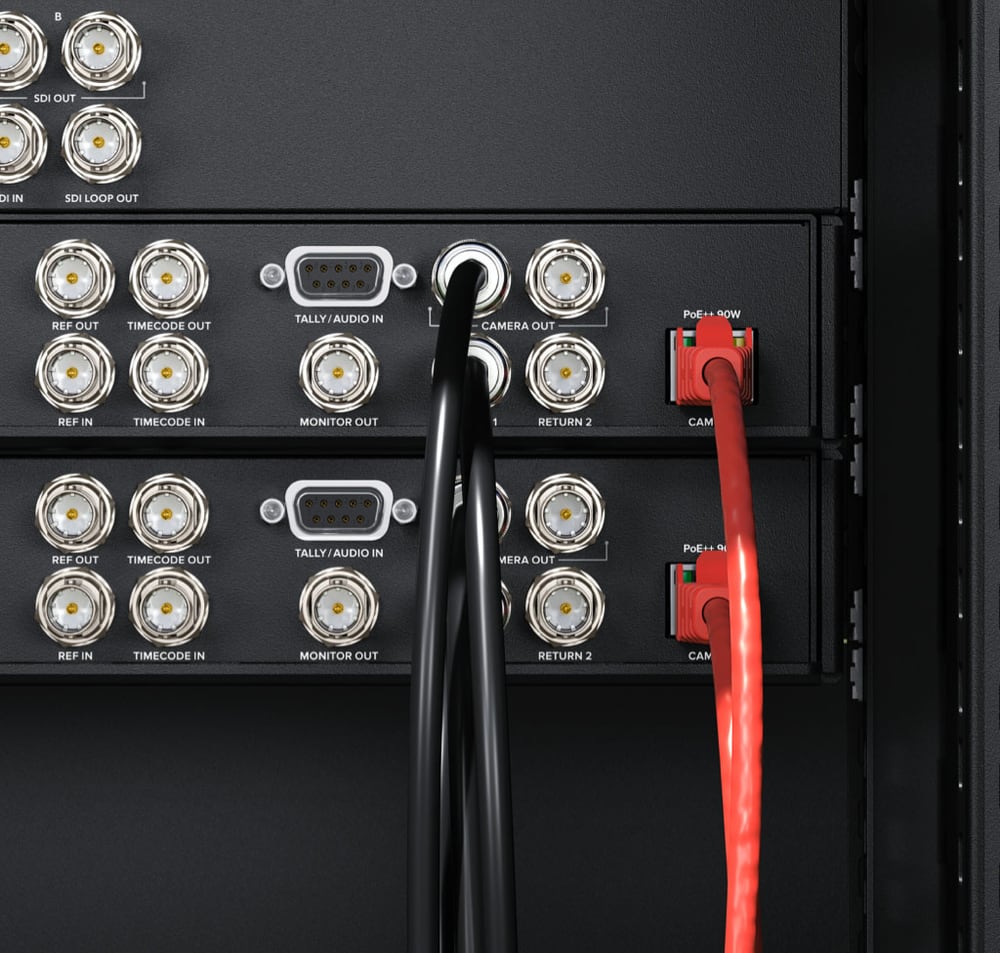

Na straně režie

Jeden výstup 12G-SDI kamery vedete do přepínače, druhý třeba do rekordéru HyperDeck Studio pro čistý záznam ISO. Návratový vstup 1 nese program z přepínače do hledáčku kamery, vstup 2 další signál – teleprompter, grafiku nebo jinou kameru – na výstup HDMI kamery.

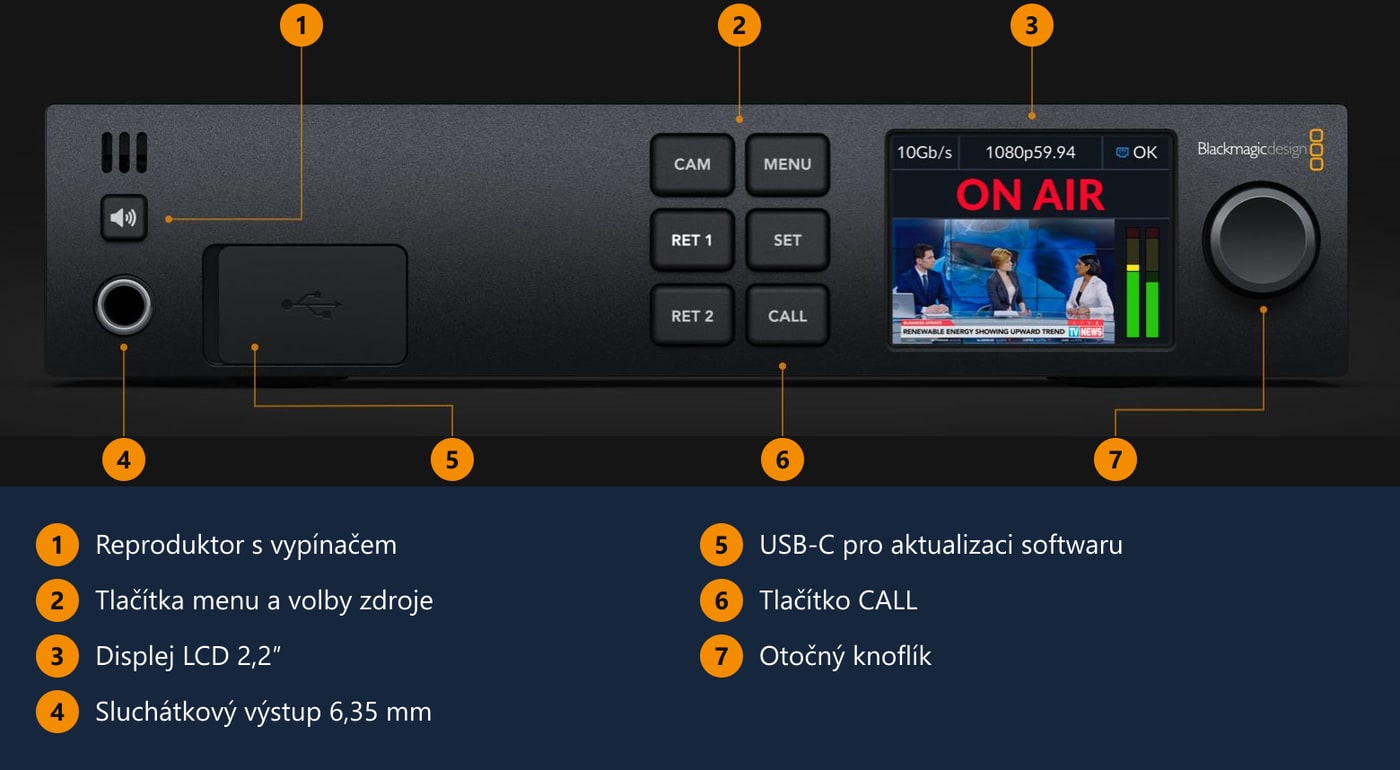

Konektory a ovládací prvky

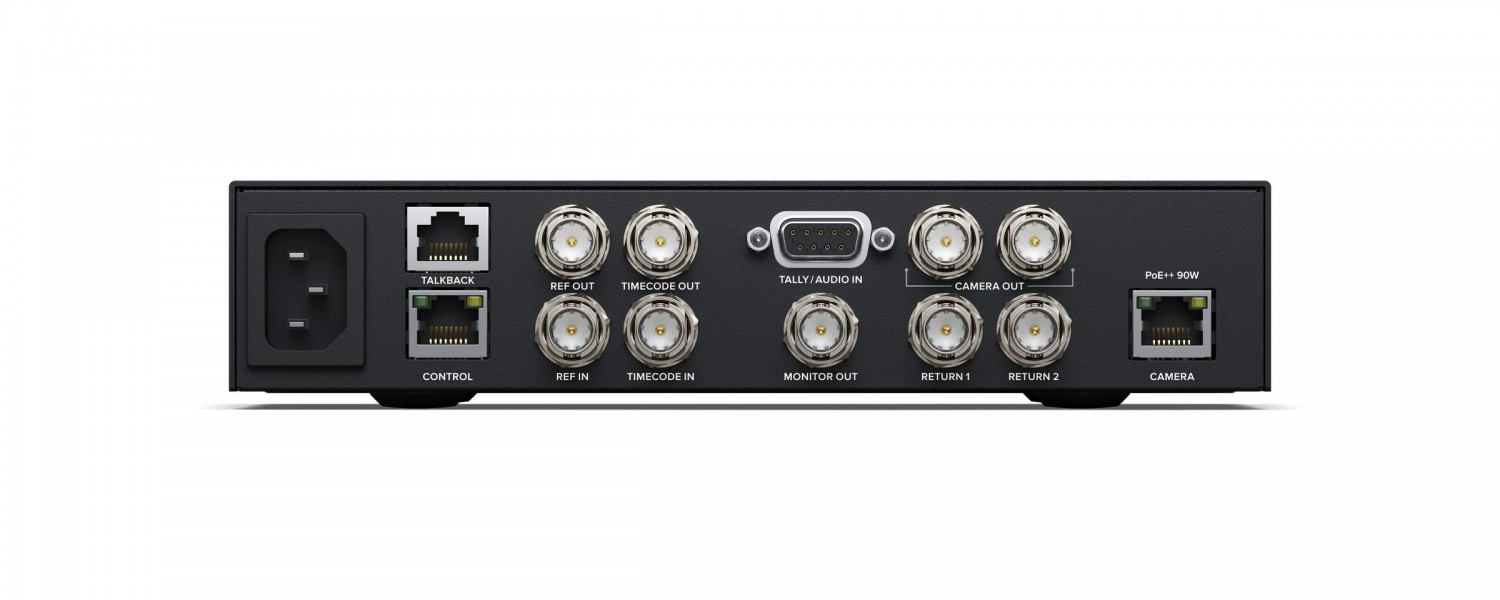

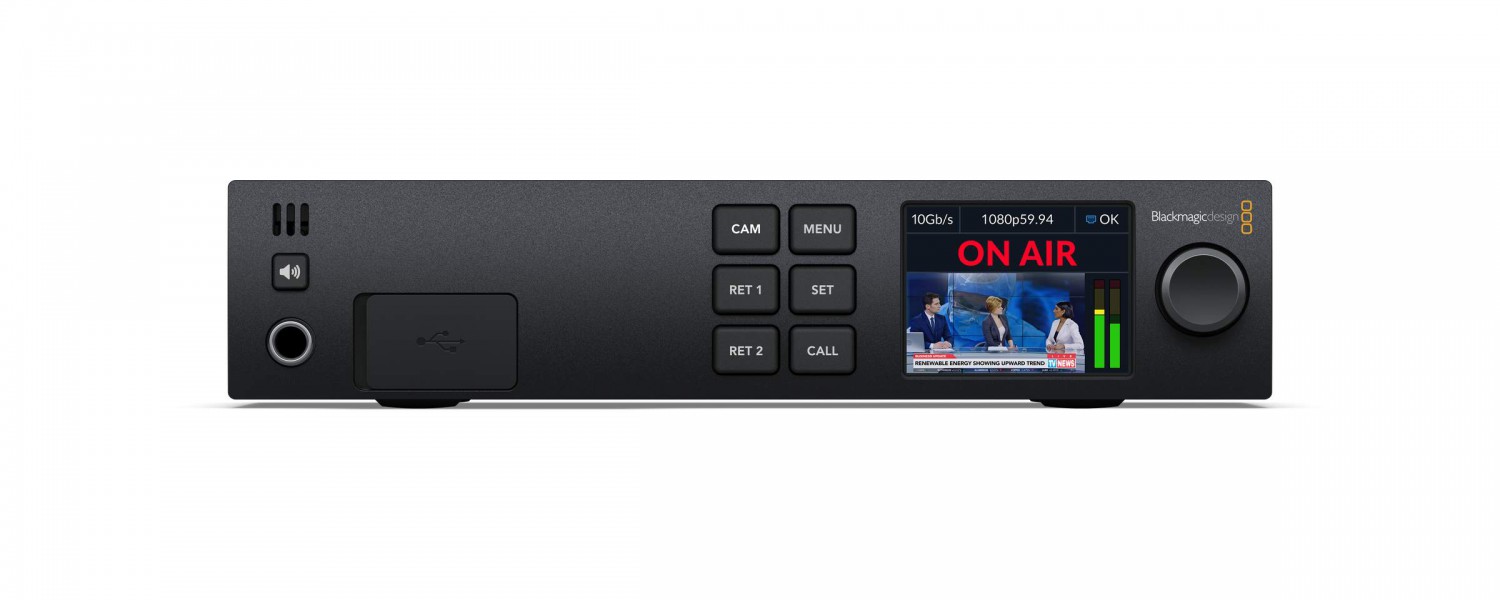

Přední panel slouží k náhledu a obsluze, zadní panel ke spojení s kamerou a s technikou v režii.
