Blackmagic UpDownCross 100G

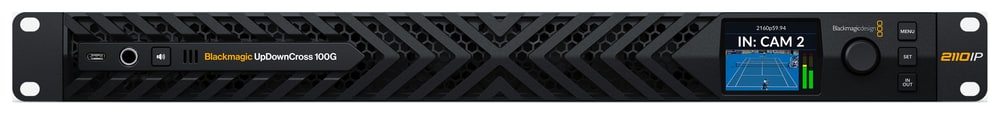

Monitoring přímo v racku

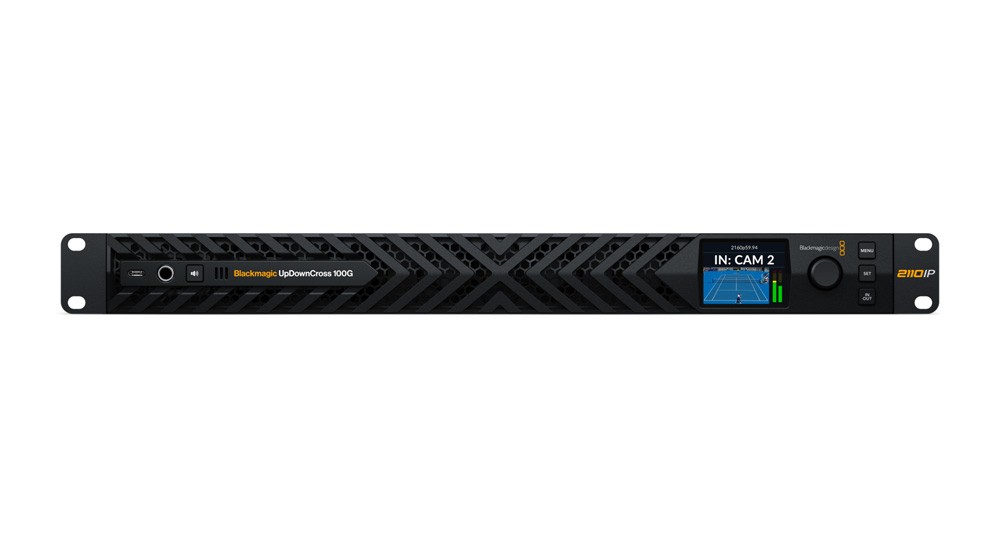

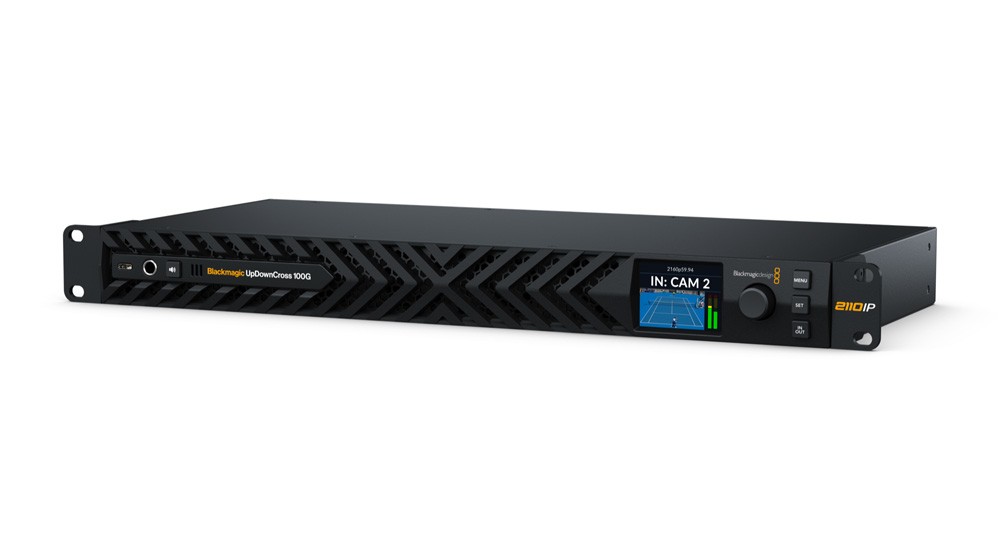

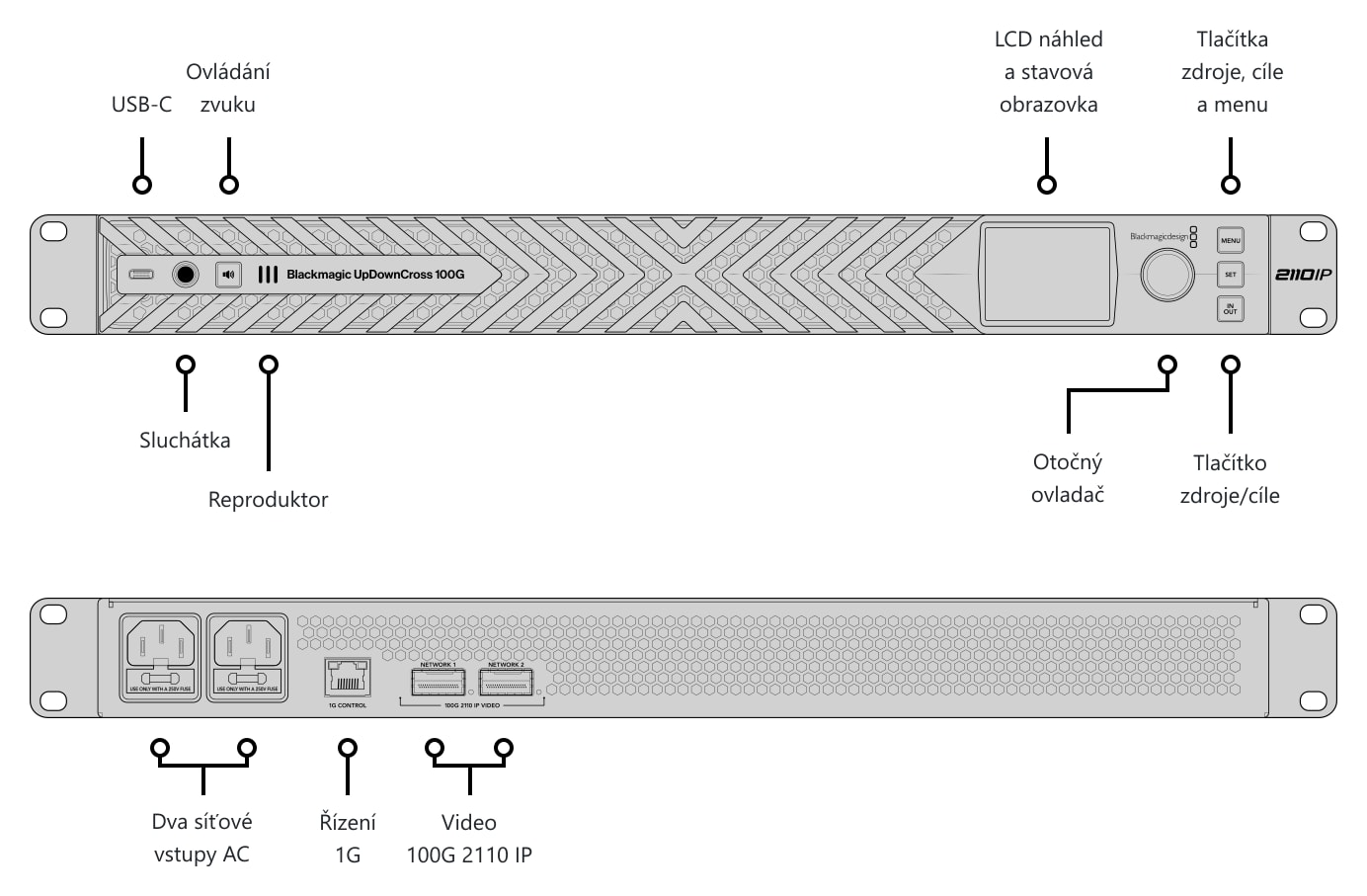

Vestavěný LCD displej 2,2″, otočný ovladač a tlačítka slouží k výběru zdroje i cíle a ke kontrole videa, zvuku, timecodu a nastavení. Na čelním panelu je reproduktor i výstup pro sluchátka 6,35 mm: krátký stisk tlačítka reproduktor zapne, dvojí stisk ho přepne trvale a podržením se otočným ovladačem nastaví hlasitost.

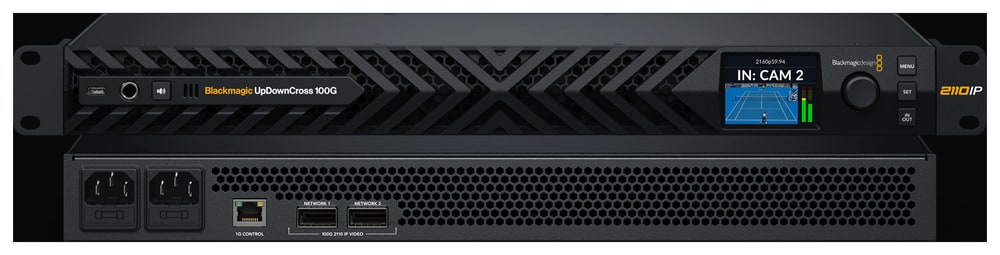

Redundantní síť bez kompromisů

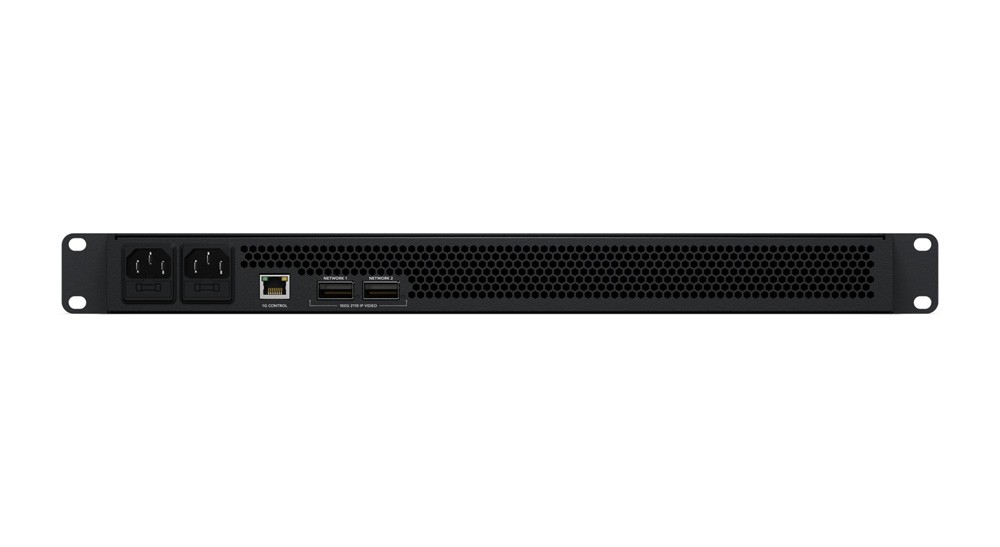

Dva porty 100G QSFP28 přenášejí totožné streamy SMPTE-2110 po oddělených síťových cestách podle SMPTE 2022-7. Samostatný port 1G RJ45 odděluje řízení NMOS, konfiguraci a aktualizace od mediální sítě; USB-C slouží k místní konfiguraci. Každý video stream nese 16 kanálů vloženého zvuku.

Jakýkoli standard na jakýkoli

Každý z osmi kanálů převede video SD, HD nebo Ultra HD na jiný standard nezávisle na ostatních – včetně 1080p47,95/48, 2160p47,95/48 a SD v normách NTSC i PAL. Video je 10bitové 4:2:2 v barevném prostoru Rec. 709 nebo Rec. 2020.

Konverze a ochrana živého provozu

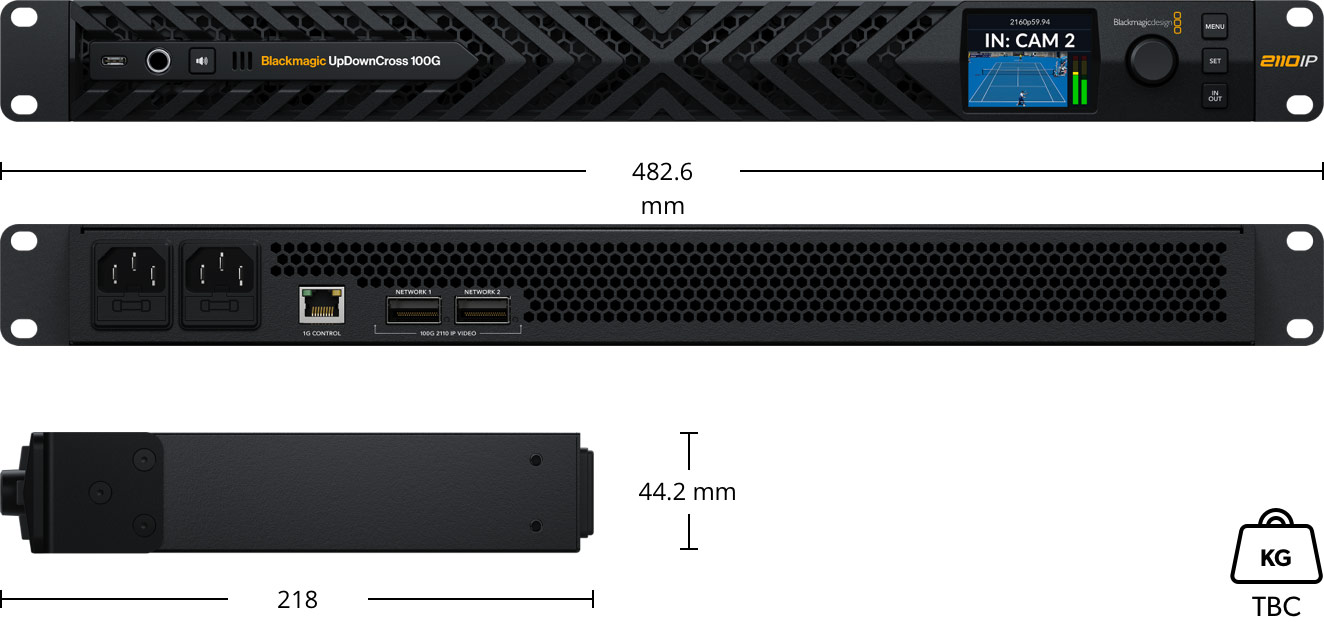

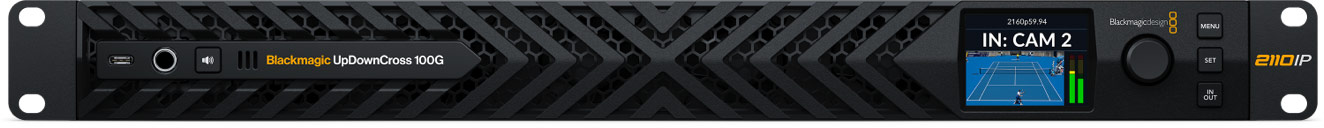

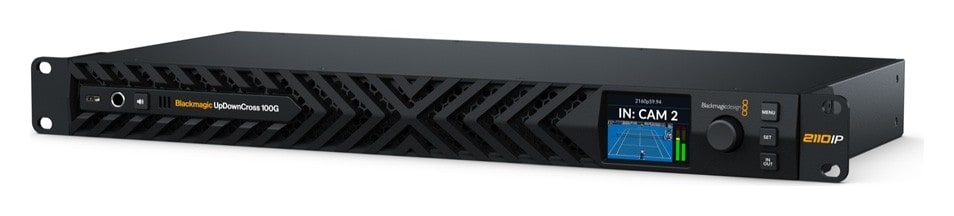

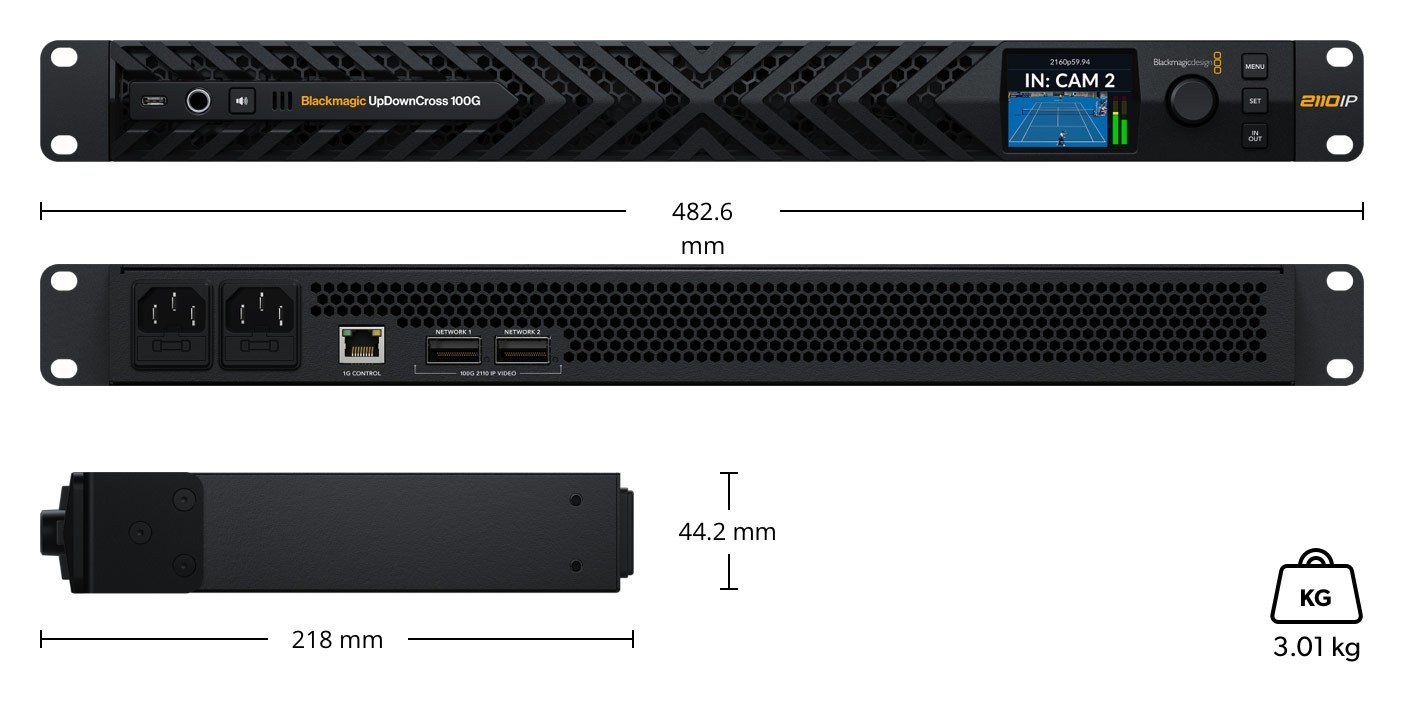

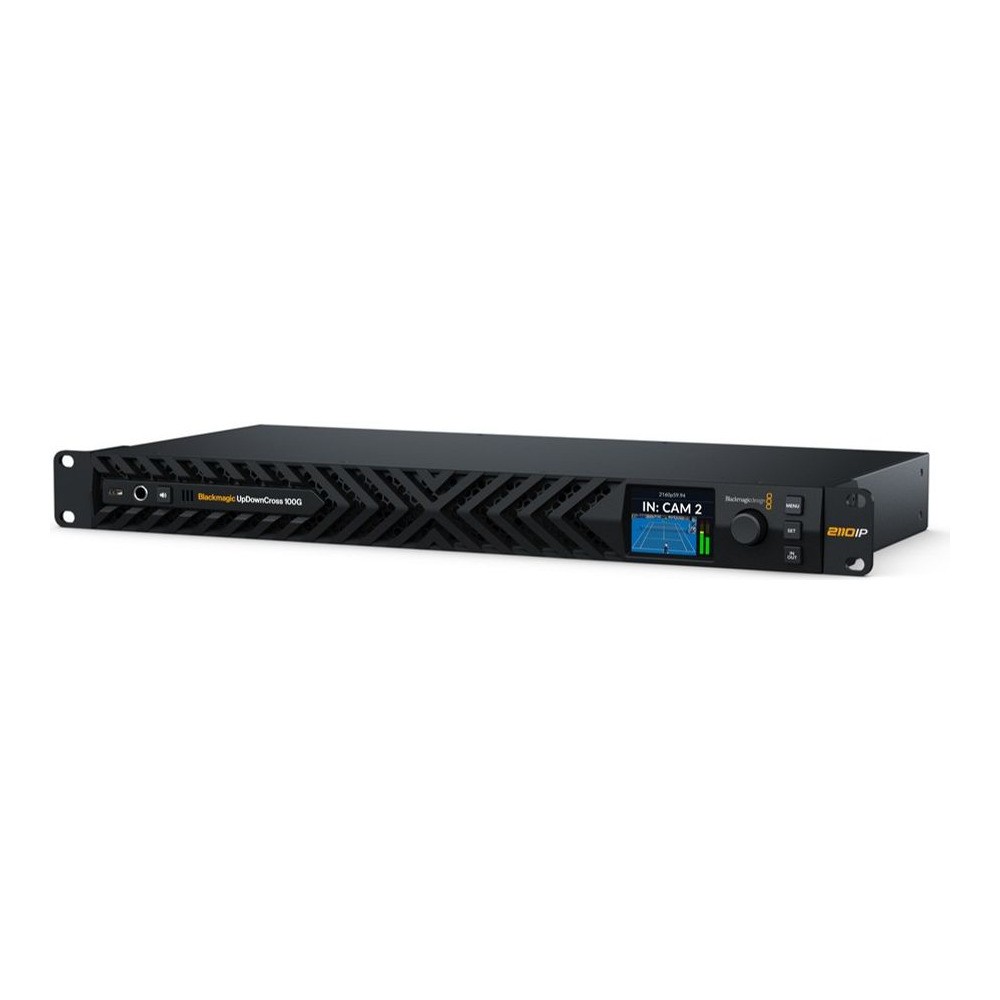

Blackmagic UpDownCross 100G je výkonný osmikanálový převodník standardů s nativním připojením SMPTE-2110 přes 100G Ethernet. Umožňuje současně převádět až osm samostatných kanálů videa SD, HD a Ultra HD na jakýkoli jiný standard. Profesionální konstrukce 1U má velmi tiché chlazení zepředu dozadu, redundantní 100G Ethernet pro plnou shodu se SMPTE 2022-7, dva redundantní napájecí zdroje AC a samostatný řídicí port NMOS.

Standard SMPTE-2110 definuje přenos, synchronizaci a popis 10bitového videa, zvuku a doplňkových dat v řízených IP vysílacích sítích. Převodník pracuje s hodinami PTP a redundance SMPTE 2022-7 odesílá dvě identické kopie videa a zvuku oddělenými cestami. Příchozí pakety RTP porovnává podle pořadových čísel a použije ten, který dorazí jako první – bez ztráty snímků a výpadků zvuku.
