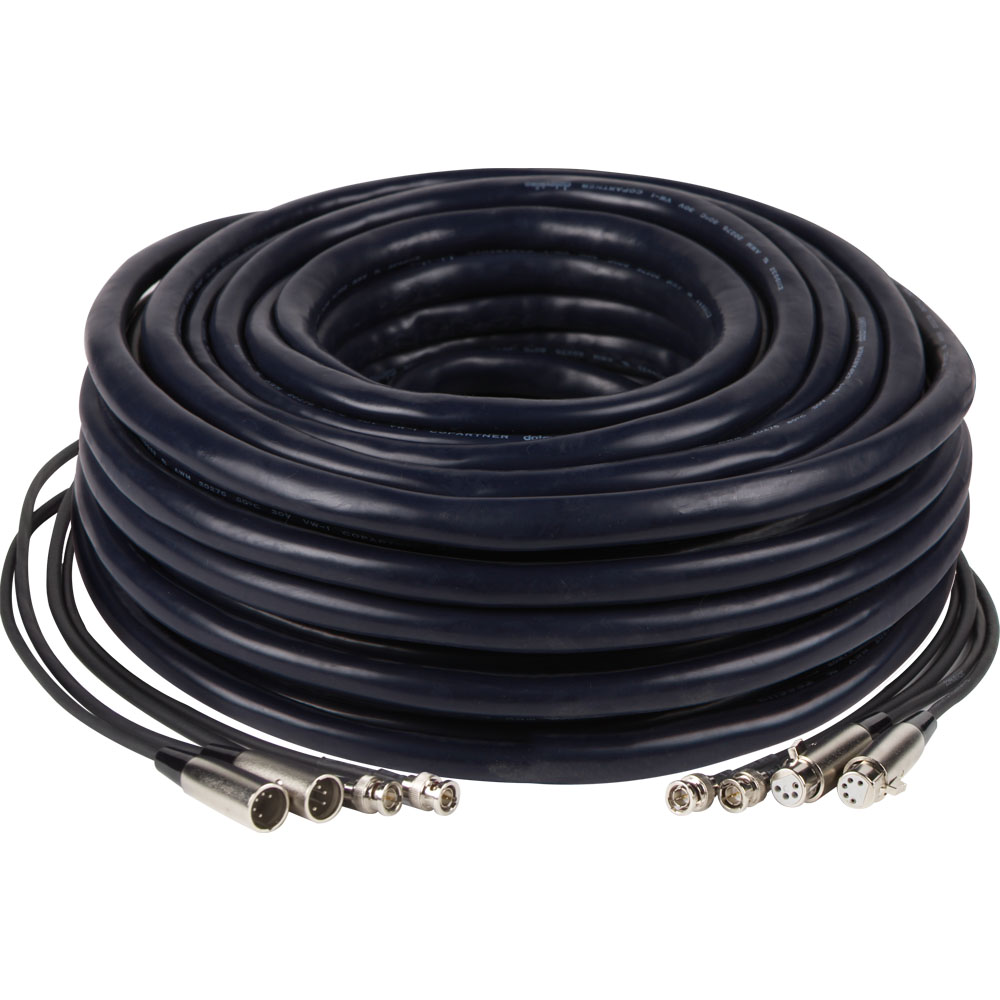

Datavideo CB-22H, 30m

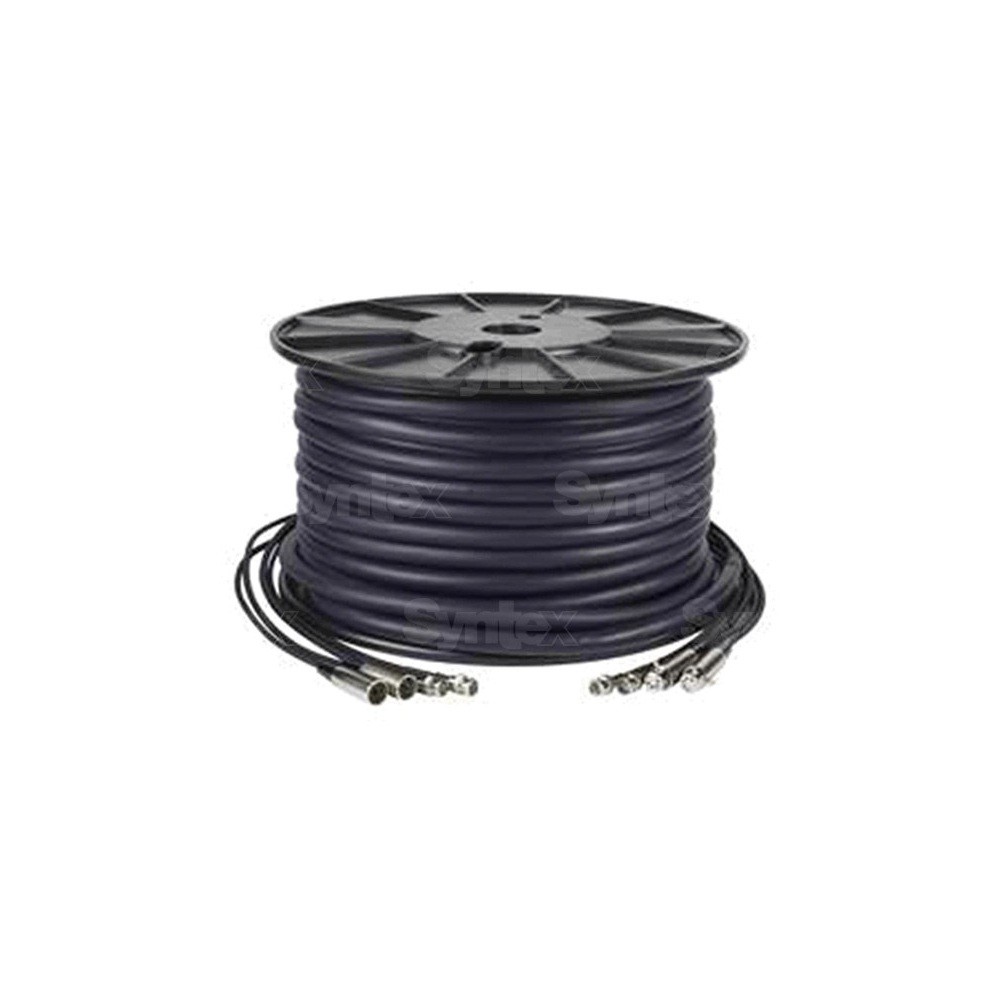

Datavideo CB-22H je 30m kabel „vše v jednom“ pro propojení kamery s mobilním studiem nebo obrazovým mixážním pultem. V jediném svazku vede napájení, interkom a tally, hlavní HD/SD-SDI obraz i kompozitní zpětný obraz pro náhled obsluhy. Hodí se pro sestavy Datavideo OBV a mobilní studia; přenos HD/SD-SDI podporuje až do 1080i.

• 1× 4pinový napájecí kabel XLR
• 1× 5pinový přenosový kabel XLR pro interkom a tally
• 1× koaxiální kabel 1,5C-2V, 75 Ω, pro hlavní video
• 1× koaxiální kabel 1,5C-2V, 75 Ω, pro zpětné video

JEDEN KABEL PRO ČTYŘI SIGNÁLOVÉ CESTY

CB-22H vede mezi kamerou a mobilním studiem napájení, interkom s tally, hlavní obraz i zpětný obraz. Jediný 30m svazek zjednodušuje zapojení stanoviště kamery.

30 mHD/SD-SDI až 1080i4 signálové větve

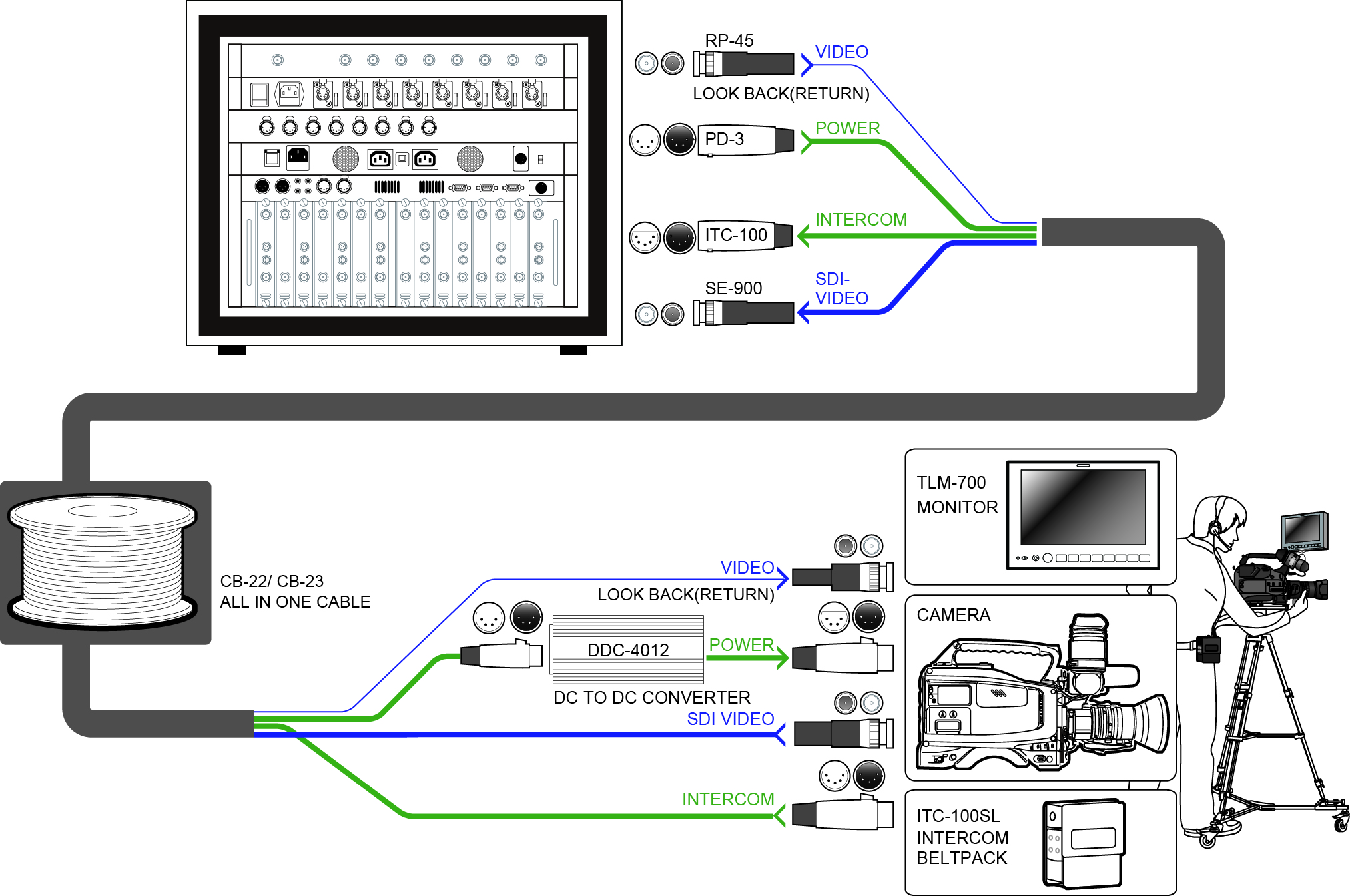

ČTYŘI VEDENÍ V JEDNOM SVAZKU

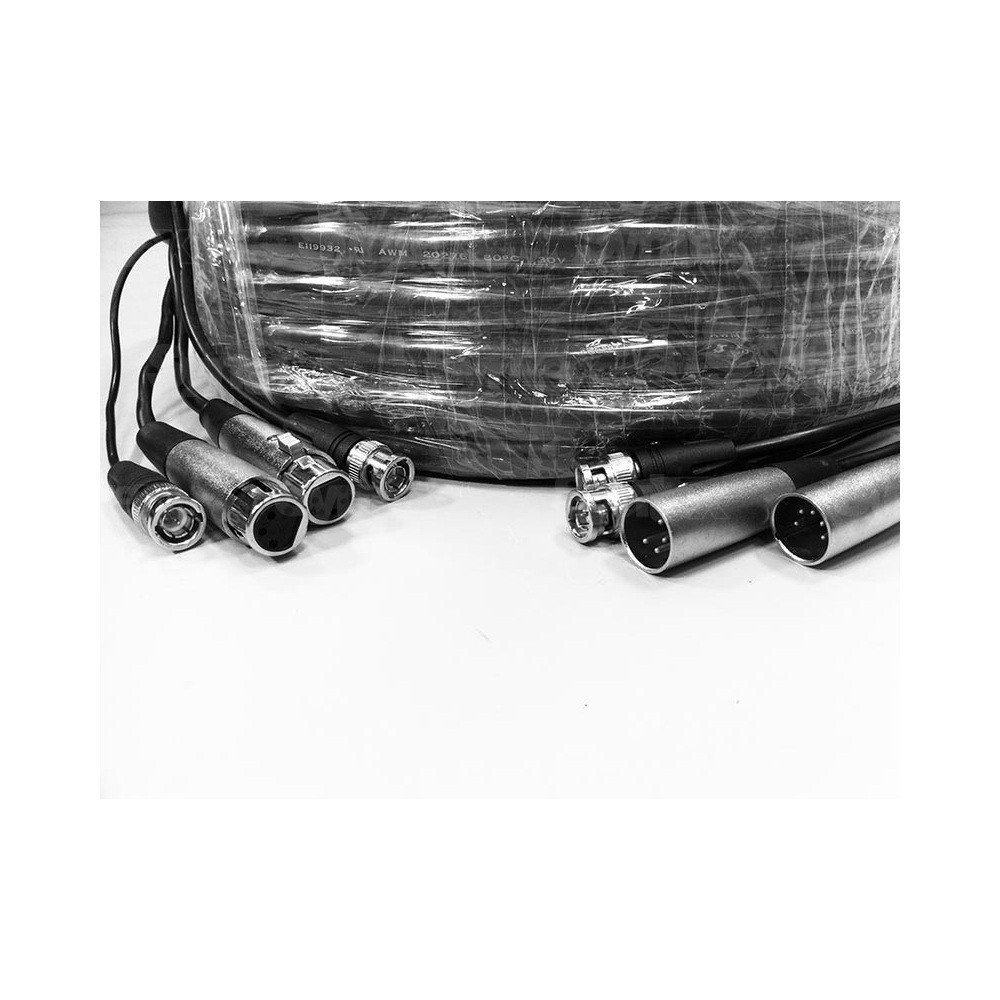

Samostatná vedení zajišťují 4pinové napájení XLR, 5pinový interkom/tally XLR, 75Ω BNC pro hlavní HD/SD-SDI video a druhý 75Ω BNC pro kompozitní zpětný obraz. Operátor tak může na monitoru sledovat návratový signál, zatímco kamera zůstává propojena se studiovým systémem.

30 m · HD/SD-SDI až 1080i · 4 signálové větve

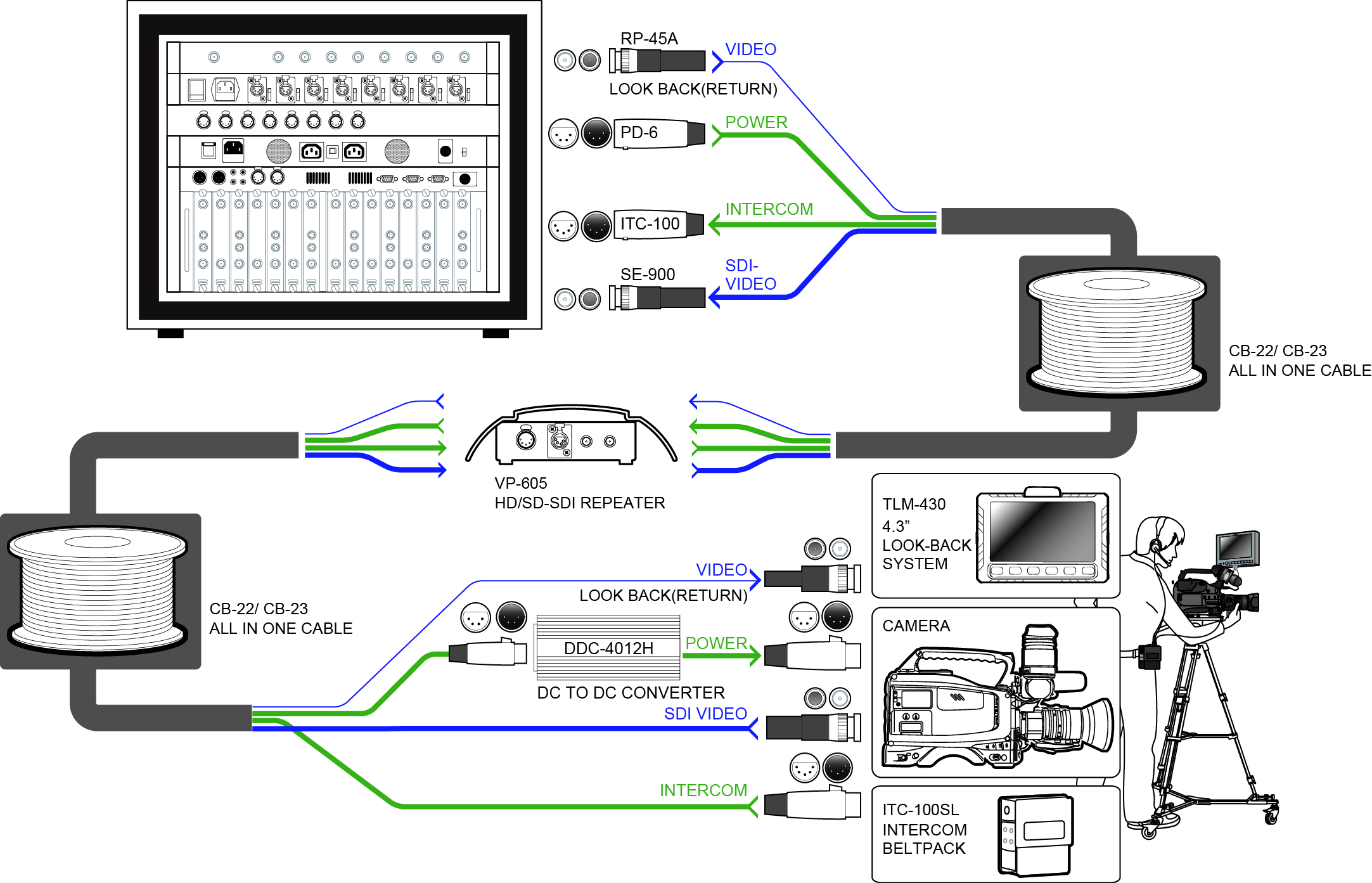

ZAPOJENÍ S OPAKOVAČEM VP-605H

CB-22H je kompatibilní s napájecím centrem PD-6, měničem DDC-4012H i opakovačem VP-605H. S napájecím centrem PD-6 nepoužívejte kabely bez označení H; modely CB-22, CB-23 a CB-24 jsou určeny pro PD-3 a odpovídající měniče DDC-2512 a DDC-4012.

VP-605H · DDC-4012H · CB-22H
