Portkeys LH7C

Portkeys LH7C je 7" dotykový monitor na kameru s jasem 1000 nitů, HDMI vstupem i výstupem a kabelovým ovládáním fotoaparátů Sony, Canon, Panasonic a Nikon. Jediný kabel TA03Y s konektory USB-C a HDMI vede obraz i povely, takže se z monitoru spouští záznam a nastavuje ISO, clona, čas závěrky, vyvážení bílé i ostření.

Panel 1920 × 1080 s 10bitovým podáním (8 bitů + 2 FRC), plným pokrytím Rec.709 a kontrastem 1000:1 zůstává čitelný i na přímém slunci. Systém MOVNORM OS nabízí waveform, ARRI False Color, zebru, 3D LUT na displeji i na HDMI výstupu a anamorfní de-squeeze. Monitor váží 263 g a spotřebuje nejvýše 8 W.

Ovládání kamery jediným kabelem

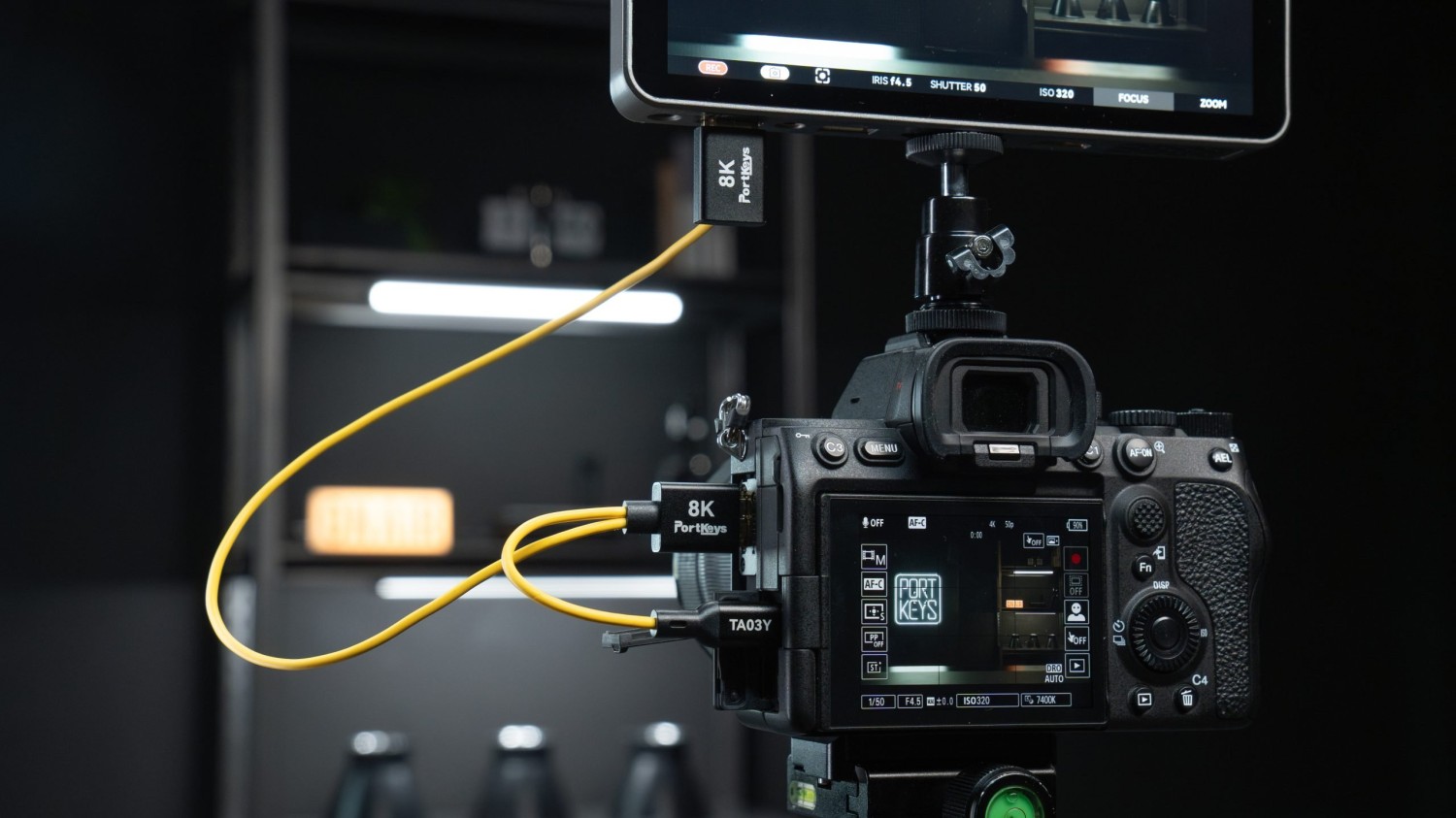

LH7C spojuje obrazový signál a ovládání fotoaparátu do jednoho kabelu. Redukce TA03Y se zapojí do HDMI a USB-C konektoru kamery, druhý konec do monitoru — odpadá druhý kabel podél ramene a s ním i nejčastější příčina výpadků na place.

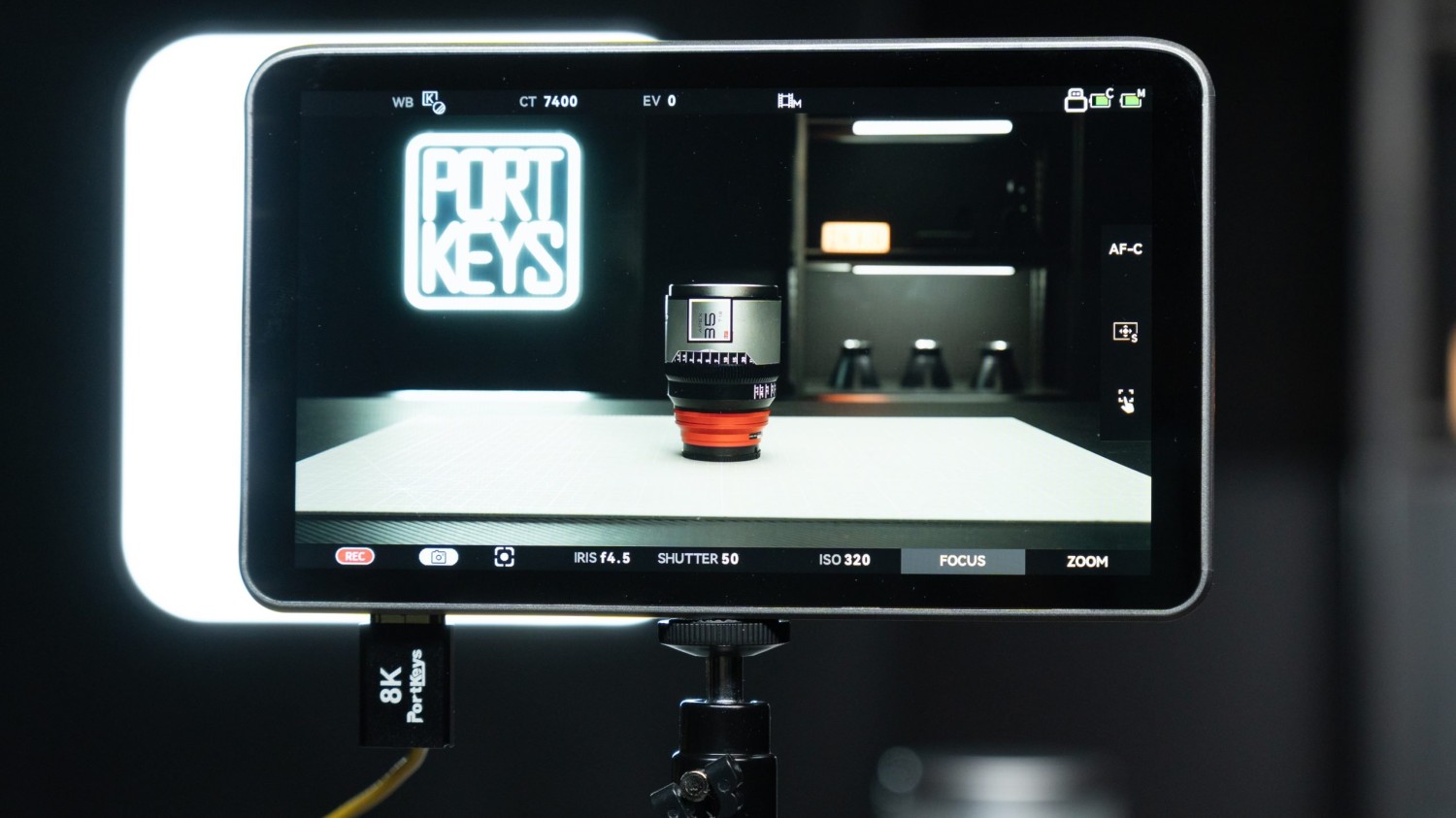

Po zapnutí monitor podporovaný fotoaparát sám rozpozná. Přímo na dotykovém displeji se pak spouští a zastavuje záznam a mění ISO, clona, čas závěrky, úhel závěrky, vyvážení bílé, teplota chromatičnosti, korekce expozice, režim ostření i ostřicí bod. Monitor zároveň ukazuje stav baterie kamery, obsazenost karet a zbývající čas záznamu.

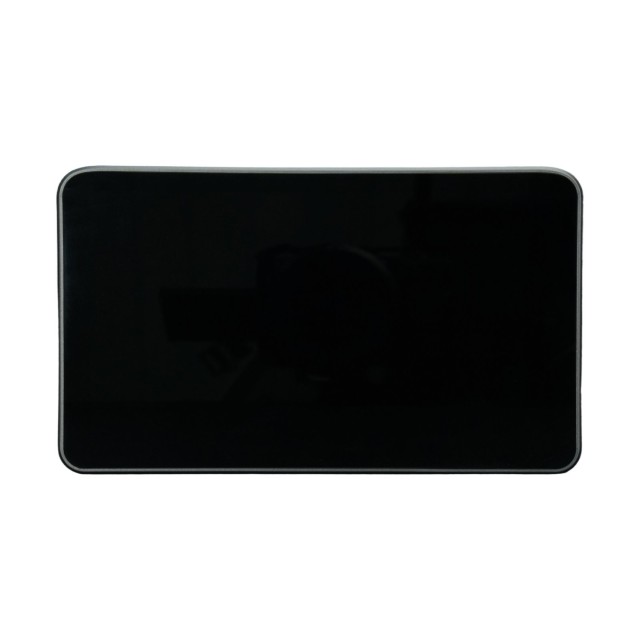

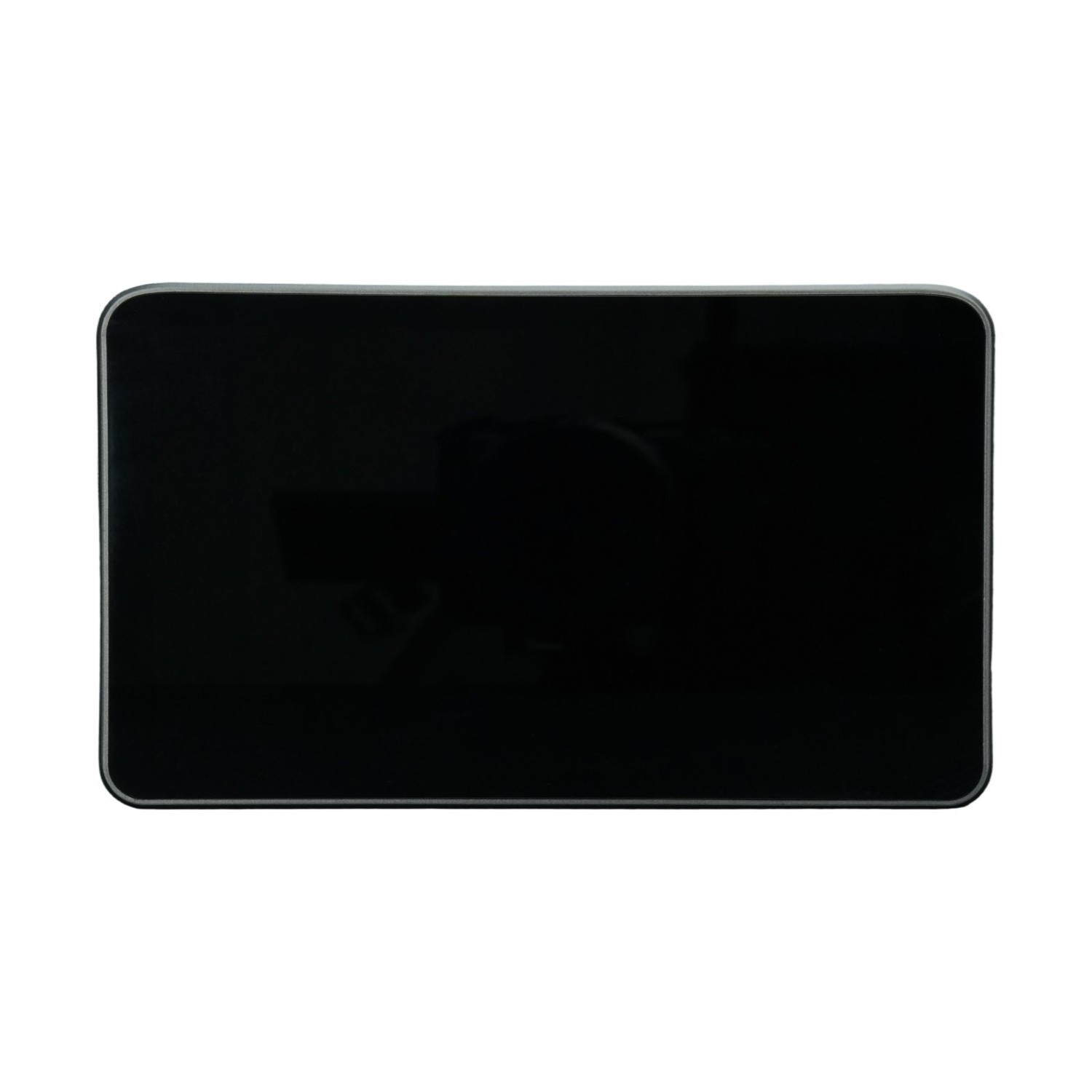

Sedmipalcový Full HD displej s jasem 1000 nitů

Sedmipalcový panel s rozlišením 1920 × 1080 svítí až 1000 nitů, takže obraz zůstává čitelný i v přímém slunci. Kontrast 1000:1 a pozorovací úhel 85° do všech stran drží podání barev i pro člověka, který stojí vedle kameramana.

10bitové zpracování (8 bitů + 2 FRC) a plné pokrytí Rec.709 znamená plynulé přechody bez pruhů v gradientech — na sedmi palcích je to vidět na obloze i na pleti.

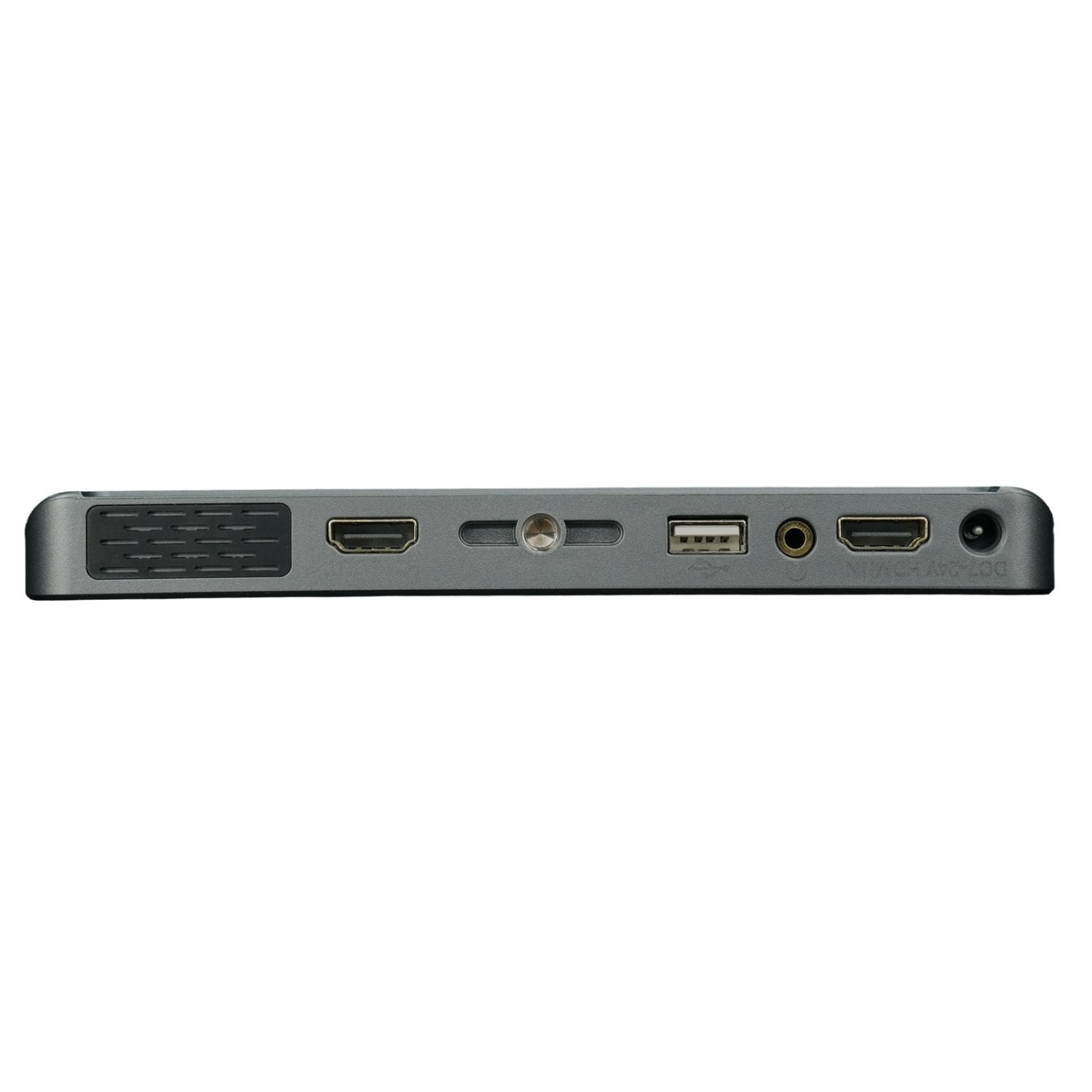

HDMI vstup do 4K a výstup pro dalšího diváka

Vstup HDMI přijímá DCI 4K (4096 × 2160) při 24 sn./s, UHD 4K do 30 sn./s a Full HD do 60 sn./s. Čtyřkový obraz monitor převzorkuje do 1080p, což zvyšuje kresbu náhledu proti prostému zmenšení.

Výstup HDMI posílá dál 1080p60. Volitelně se do něj propíše 3D LUT, uživatelské rozhraní, úpravy jasu, odstínu a kontrastu, anamorfní korekce i roztažení spodní části obrazu při svislém natáčení — režisér nebo rekordér tak vidí totéž co kameraman.

MOVNORM OS: nástroje pro expozici, ostření a barvy

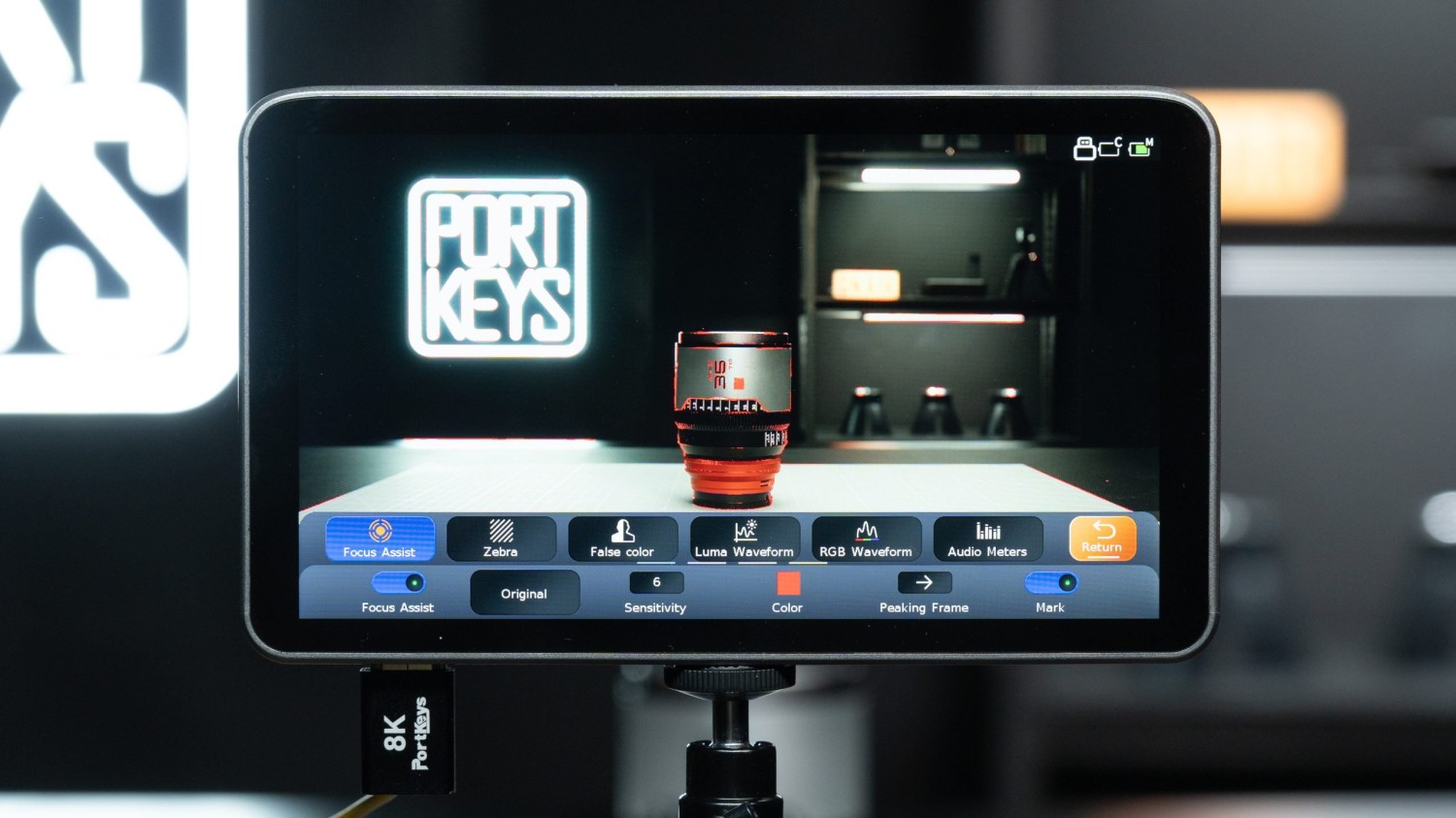

K dispozici jsou RGB a Luma waveform, Luma histogram, audio metry, zebra, ARRI False Color i vlastní režim s ručně zadanými hodnotami IRE, funkce Log Stops, která rozdělí logaritmický signál kamery na expoziční pásma podle jejích skutečných clonových čísel, a HDR (HLG).

Nový algoritmus zvýraznění hran umí Peaking Frame — zvýrazňuje jen uvnitř zvoleného rámečku, takže rozhraní kamery zůstane čisté. Dál jsou tu obdélníkový výřez pro přesné přiblížení libovolného místa, zvětšení gestem, vodicí rámečky, mřížky, poměry stran, automatické překlopení obrazu, snímání a poloprůhledné překrytí referenčního snímku a anamorfní de-squeeze 1,33×, 1,5×, 2,0× nebo vlastní hodnota od 0,25× do 4,00×.

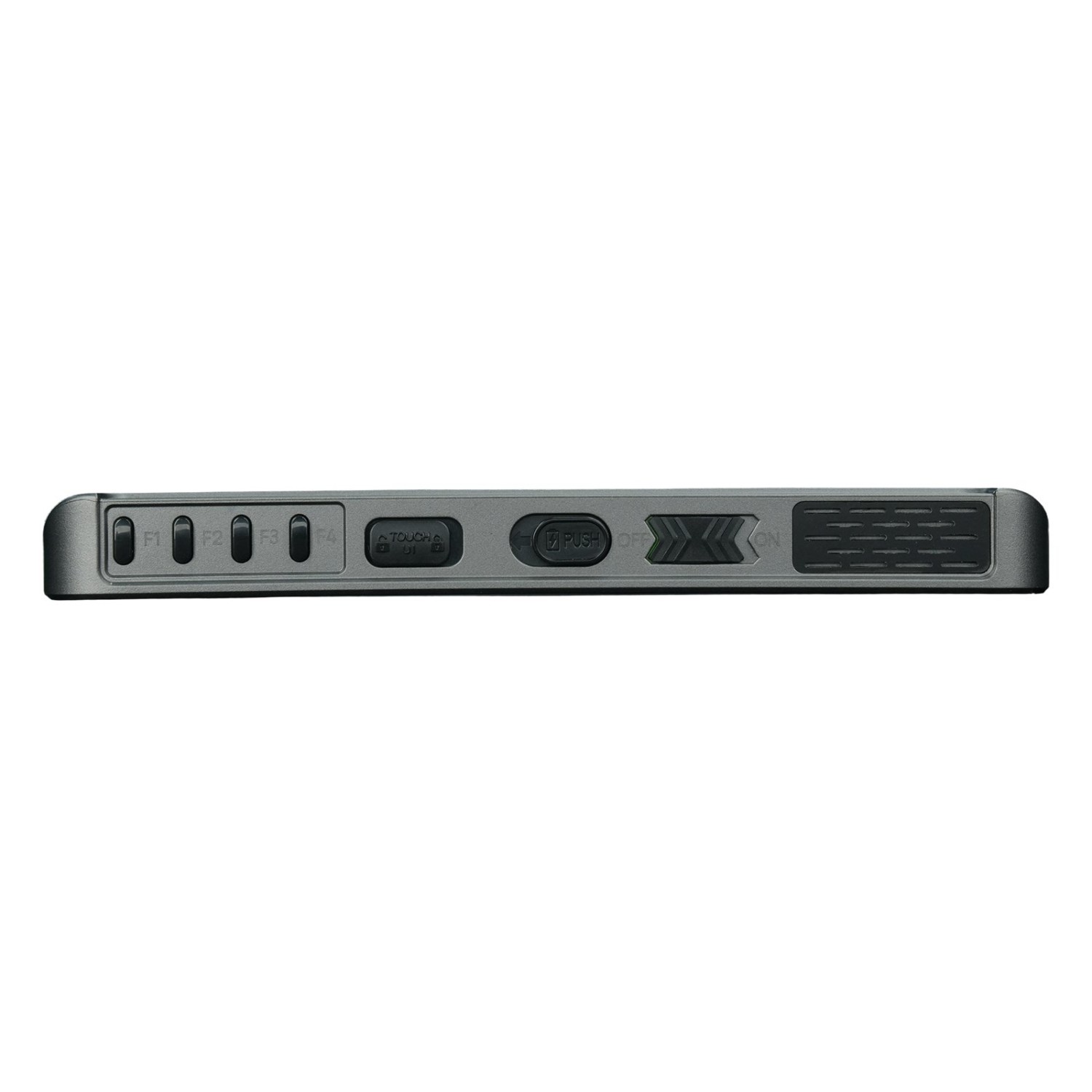

Z USB disku lze načíst až 20 vlastních 3D LUT. Čtyři tlačítka F1–F4 na horní hraně si uživatel obsadí funkcemi, které při natáčení potřebuje nejčastěji.

Focus Tracking Frame

U fotoaparátů Sony umí LH7C nově posouvat rámeček sledovacího ostření přímo prstem po displeji monitoru. Ostatní značky výrobce přidá bezplatnou aktualizací firmwaru.

Napájení na celý natáčecí den

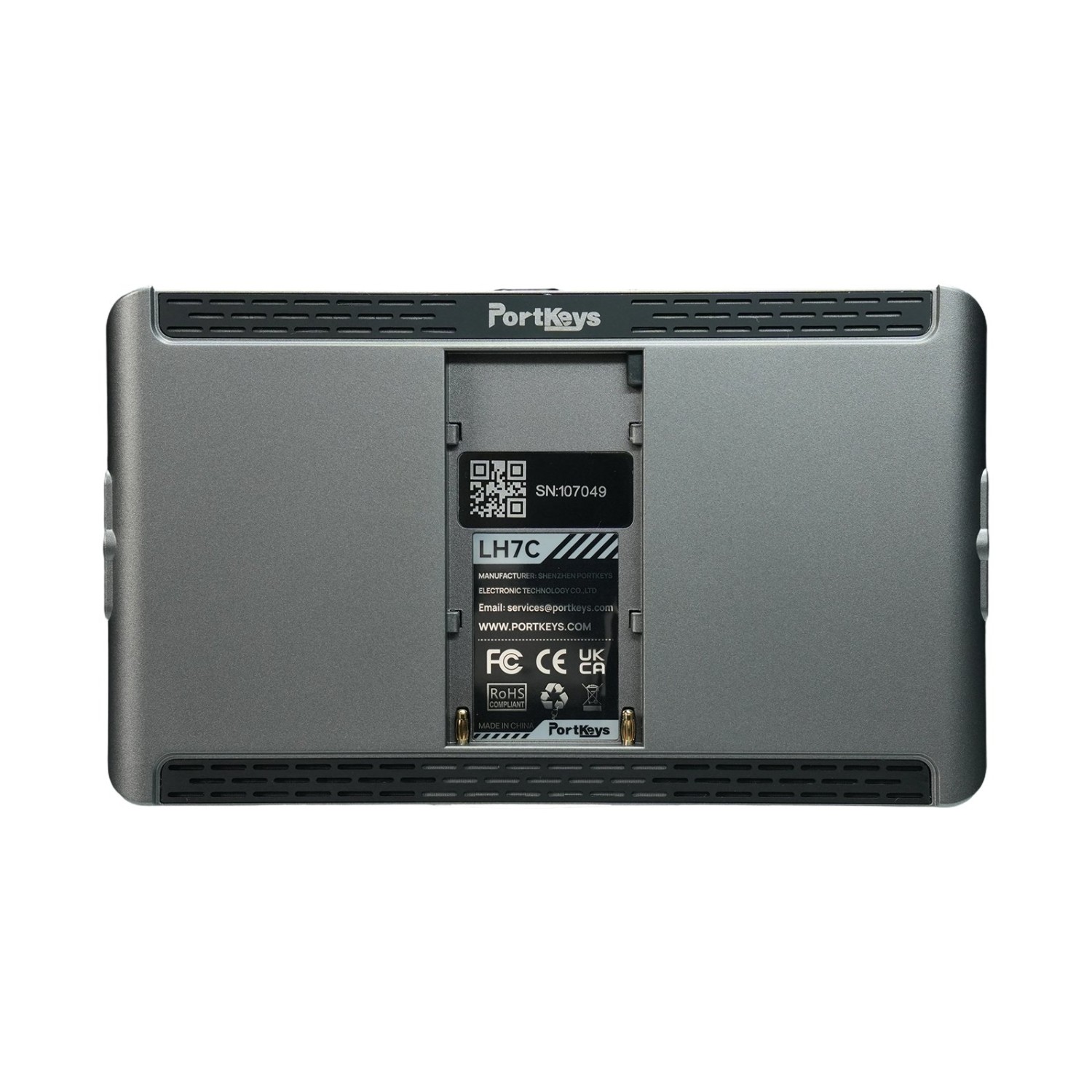

Spotřeba nejvýše 8 W znamená, že na jedné baterii Sony NP-F970 (6600 mAh) monitor vydrží zhruba 7 až 8 hodin. Vestavěná destička přijímá baterie NP-F970, F960, F750 i F550, vstup DC 7–24 V umožňuje napájení z V-mount nebo Gold Mount baterie rigu.

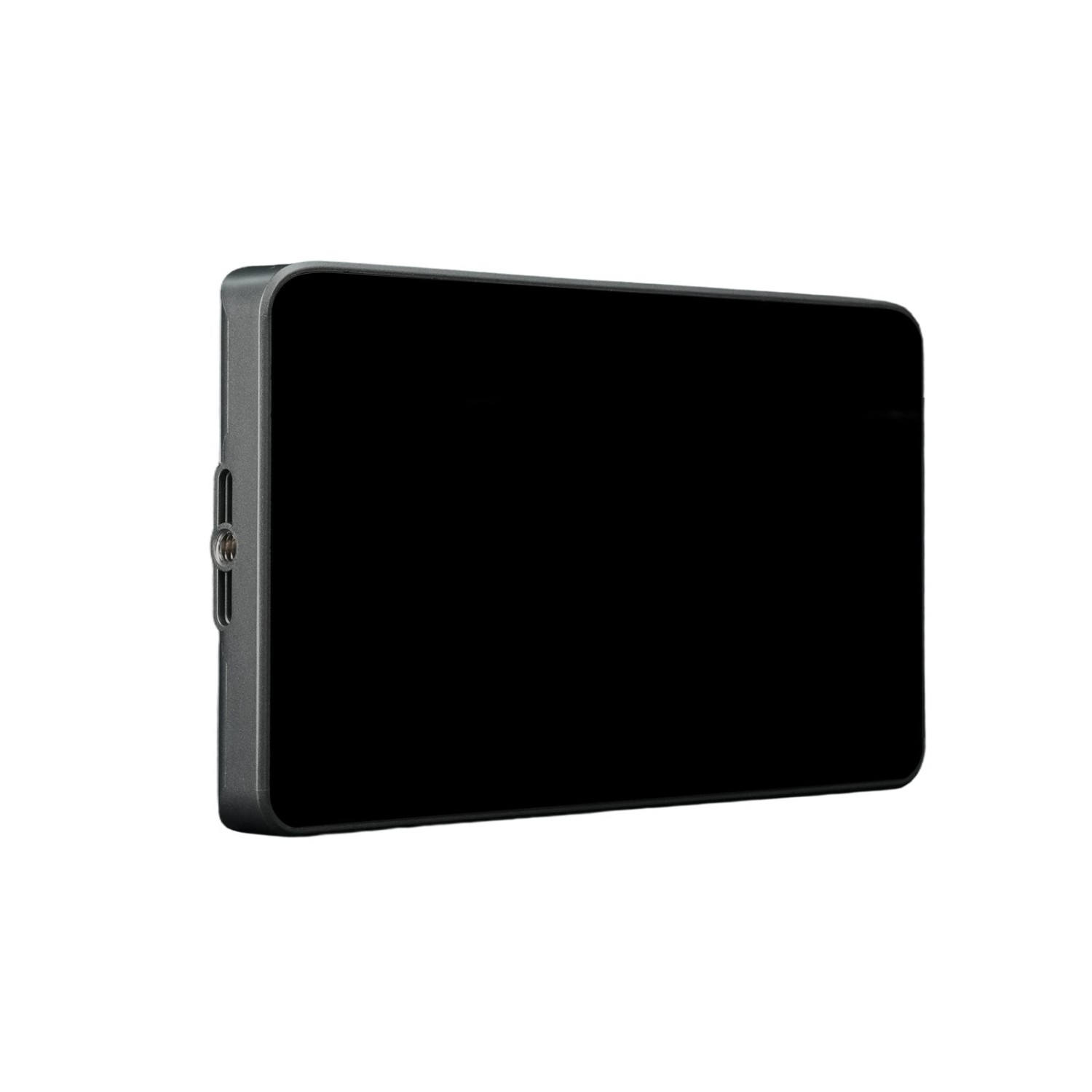

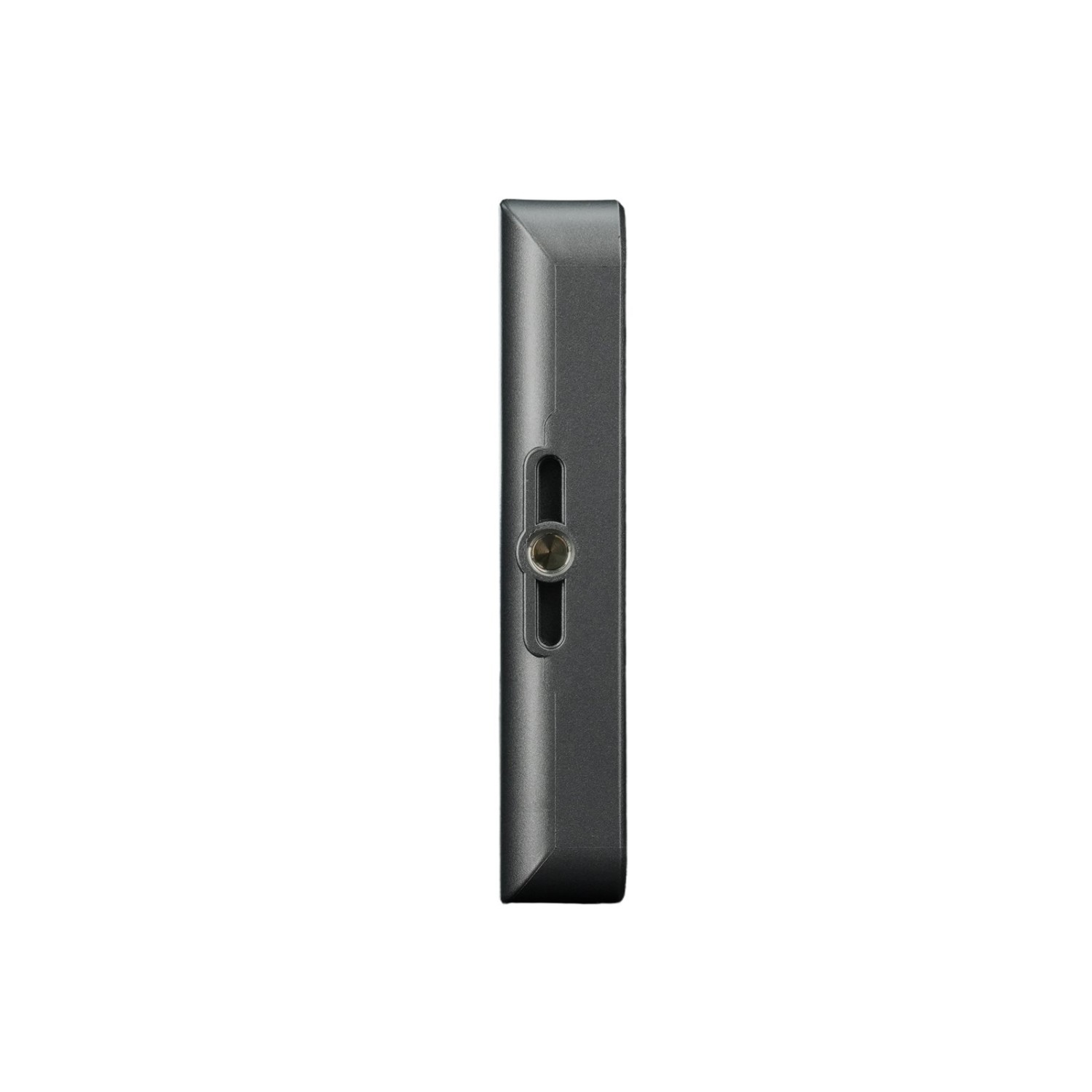

Tělo z polykarbonátu a ABS váží 263 g a je vysoké jen 18,4 mm. Tři závity 1/4"-20 s aretačními drážkami na spodní straně a na obou bocích umožňují postavit monitor tam, kde je zrovna místo.

Podporované fotoaparáty

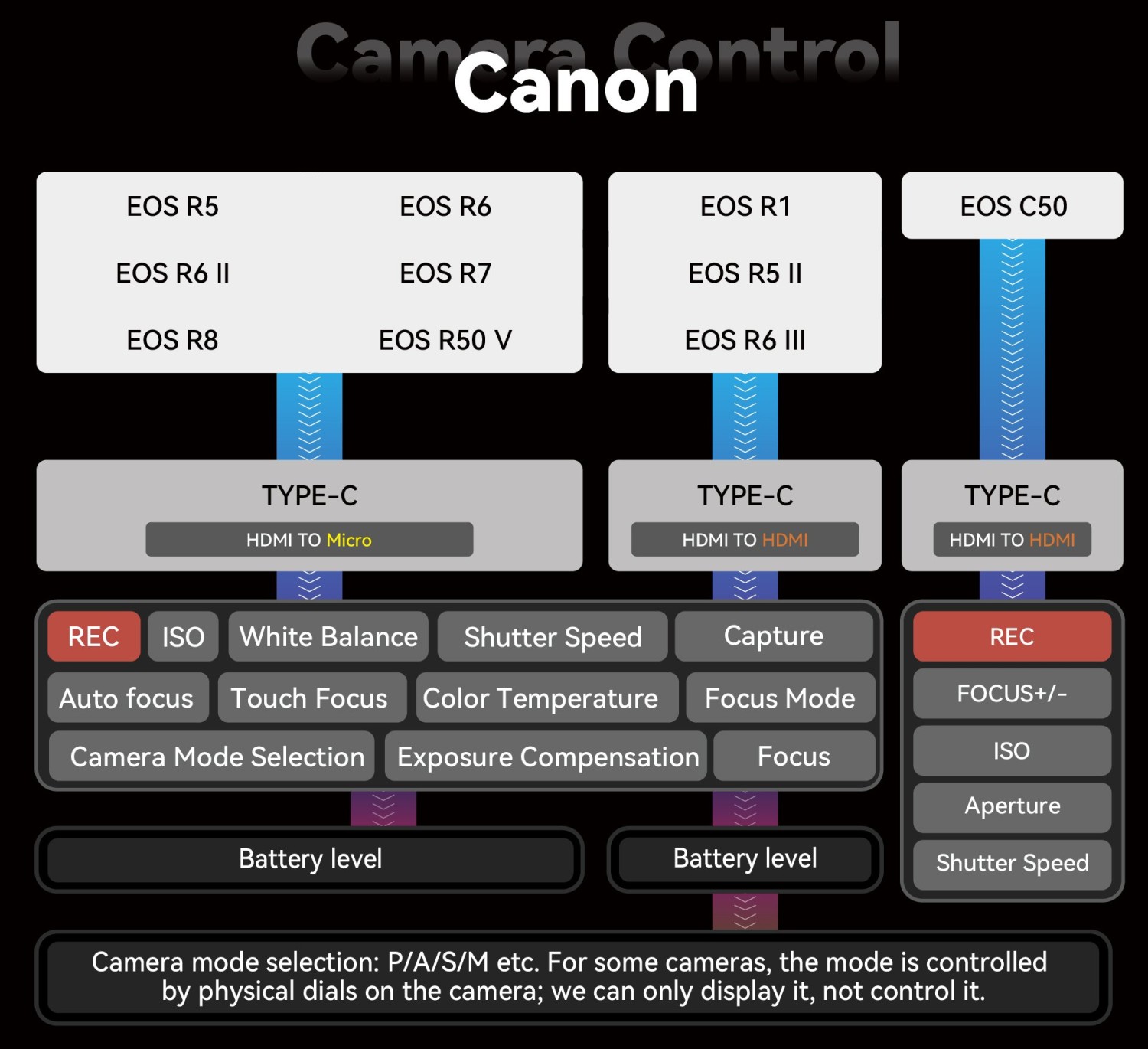

Rozsah ovládání se liší podle modelu kamery a podle použitého kabelu — část fotoaparátů se připojuje HDMI na HDMI, část HDMI na Micro HDMI. Ovládání Canonu EOS C50 výrobce slibuje v příští aktualizaci firmwaru.

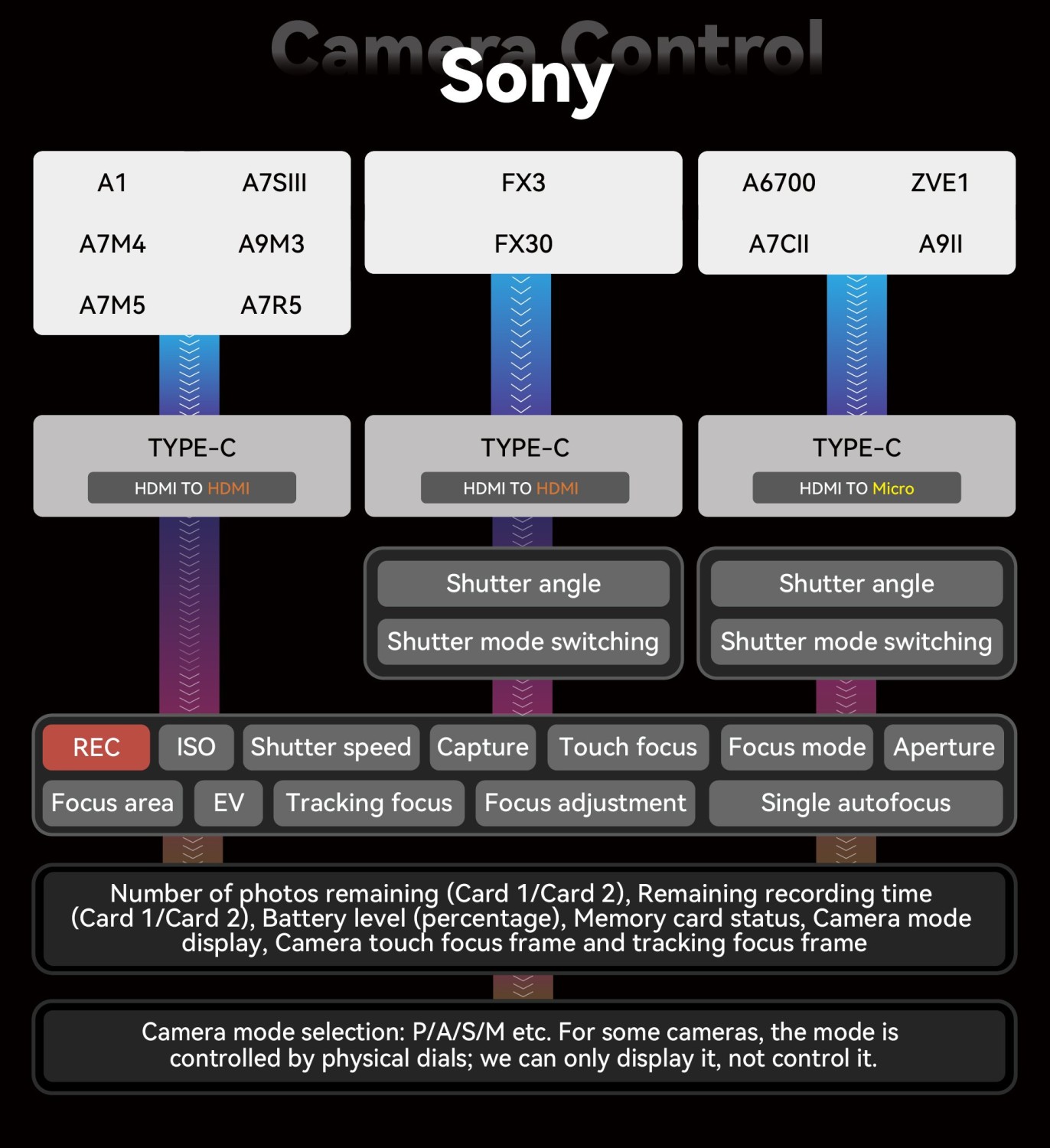

• Sony A1, A7S III, A7 IV, A7 V, A7R V, A9 II, A9 III, FX3, FX30, A6700, A7C II, ZV-E1
• Canon EOS R1, R5, R5 Mark II, R6, R6 Mark II, R6 Mark III, R7, R8, R50 V

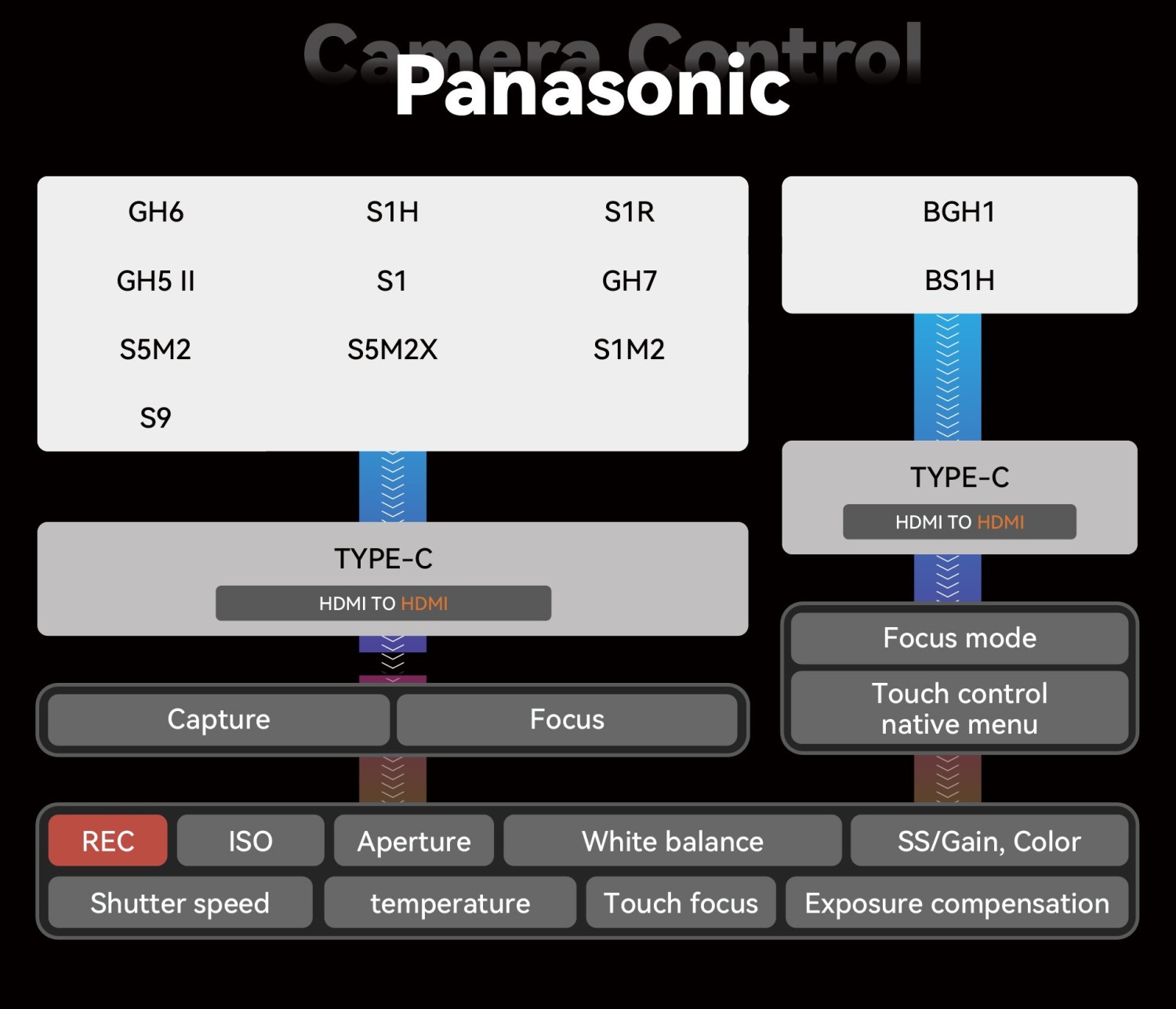

• Panasonic GH5 II, GH6, GH7, S1, S1H, S1R, S1 II, S5 II, S5 IIX, S9, BGH1, BS1H

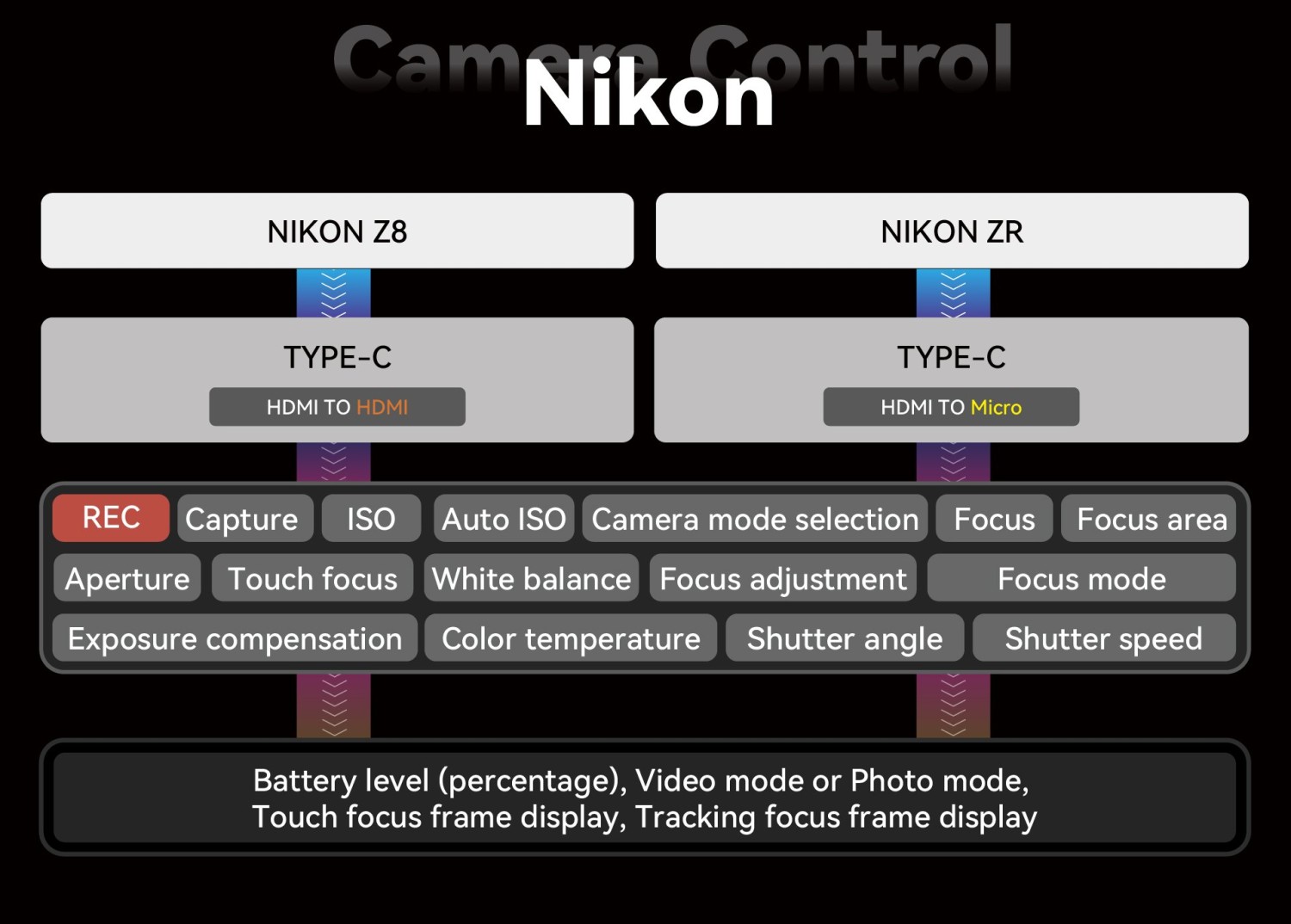

• Nikon Z8, ZR

Klíčové vlastnosti

• 7" dotykový 10bitový panel (8 + 2 FRC) s rozlišením 1920 × 1080
• jas 1000 nitů, kontrast 1000:1, pozorovací úhel 85° do všech stran
• plné pokrytí Rec.709
• HDMI vstup do DCI 4K30 s převzorkováním do 1080p, HDMI výstup 1080p60
• kabelové ovládání kamer Sony, Canon, Panasonic a Nikon jedním kabelem
• 3D LUT na displeji i na HDMI výstupu, až 20 vlastních LUT
• waveform, histogram, ARRI False Color, zebra, Peaking Frame, Log Stops
• anamorfní de-squeeze, obdélníkový výřez, snímání a překrytí obrazu
• čtyři uživatelsky přiřaditelná tlačítka F1–F4
• napájení Sony NP-F nebo DC 7–24 V, spotřeba jen 8 W
• hmotnost 263 g, tloušťka 18,4 mm, tři závity 1/4"-20
