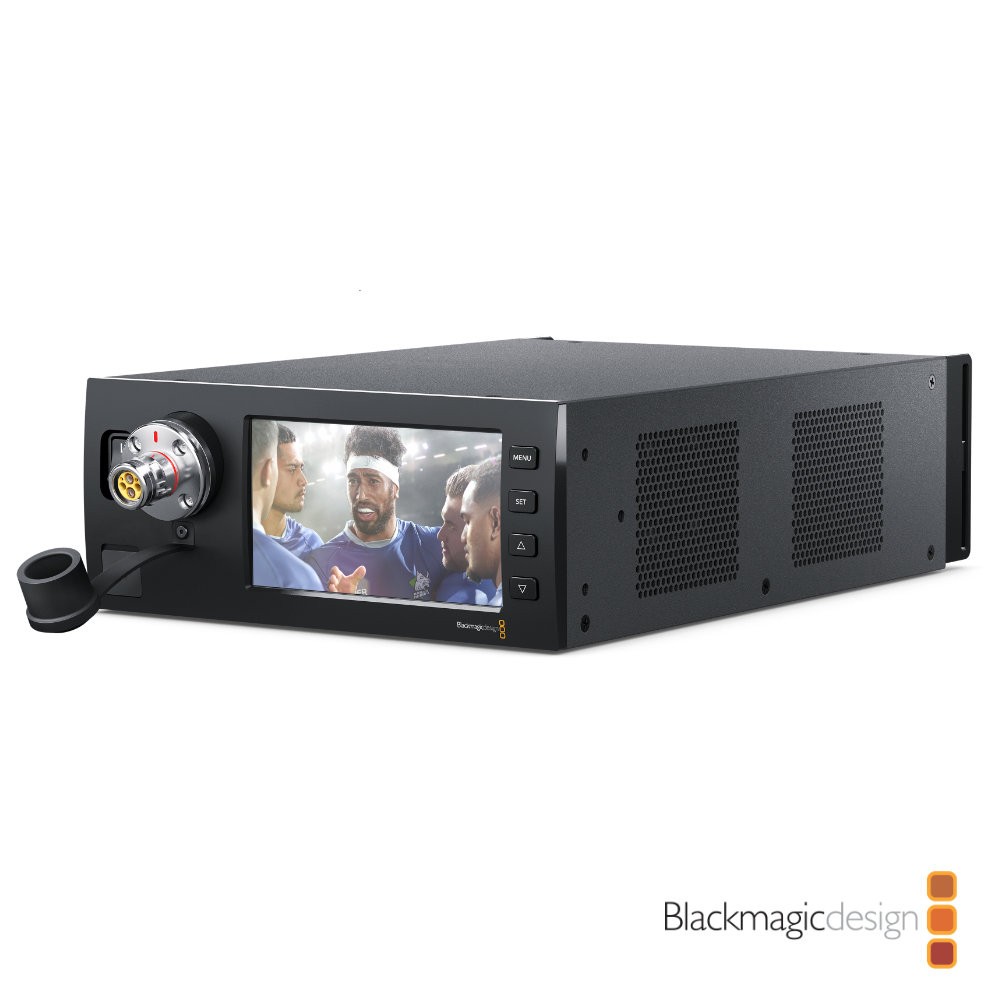

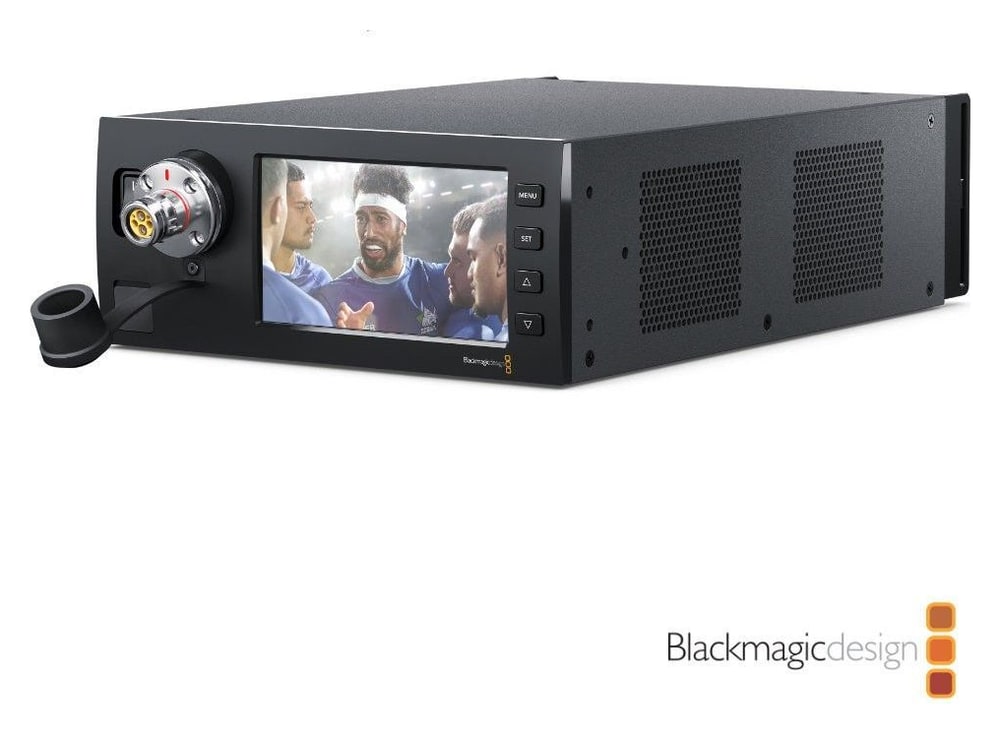

Blackmagic Design Studio Fiber Converter

Blackmagic Studio Fiber Converter je studiový konec kamerového řetězce SMPTE: převádí optické spojení z kamery zpět na video 12G-SDI, analogový zvuk, interkom, tally, PTZ a Ethernet a po stejném hybridním kabelu napájí vzdálenou kameru. Dosah je až 2 km, hlavní signál Ultra HD doplňují tři nezávislé návratové signály HD a pětipalcový displej LCD na předním panelu.

Studiový konec kamerového řetězce

Převodník v režii nebo přenosovém voze rozdělí signál z kamery na běžné studiové konektory a po stejném kabelu SMPTE napájí vzdálenou kameru.

Dosah až 2 km12G-SDIDisplej LCD 5″200 V po kabeluTři návratové signály

Kamera napájená z režie

Studio Fiber Converter pošle kabelem SMPTE standardních 200 V, takže kameru i příslušenství napájíte na dálku a nemusíte řešit úbytek napětí na dlouhém vedení.

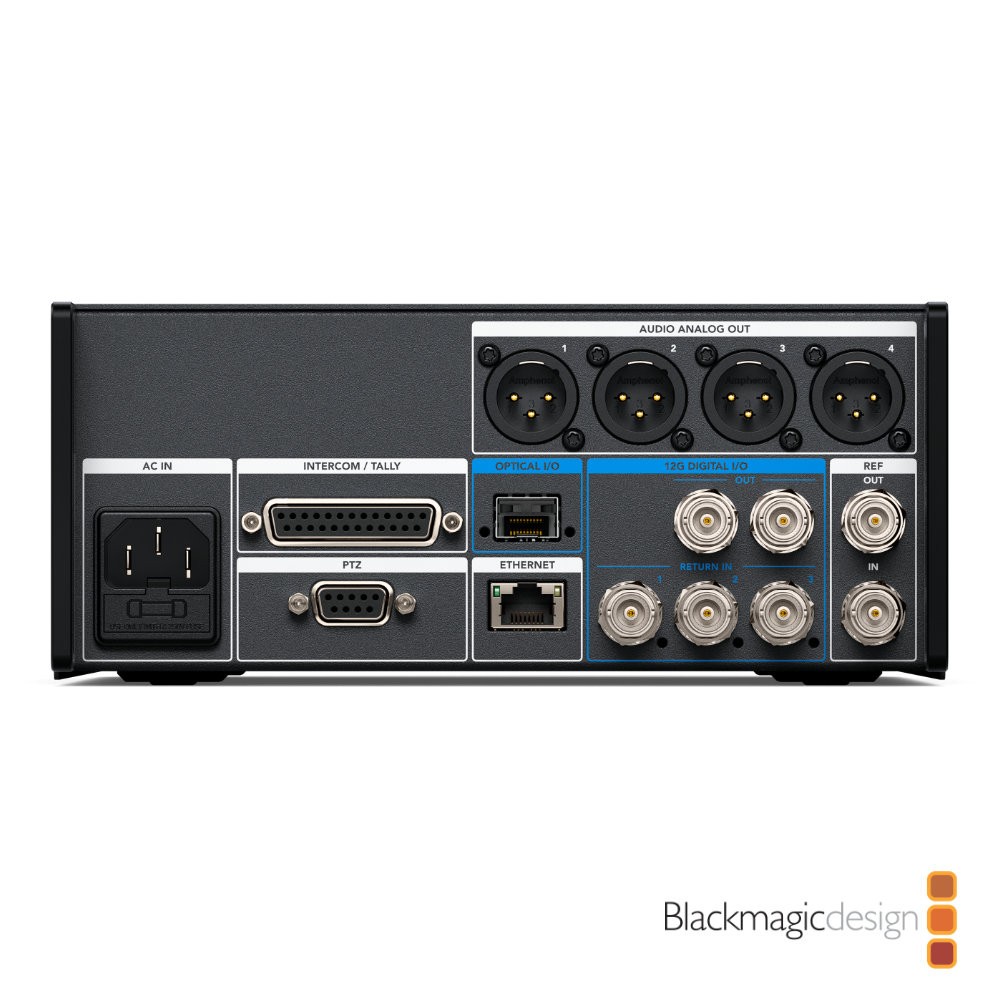

Konektory pro režii

Dva výstupy 12G-SDI, tři návratové vstupy 12G-SDI, čtyři výstupy XLR, interkom a tally na 25pinovém konektoru, PTZ, Ethernet a Ref In/Out.

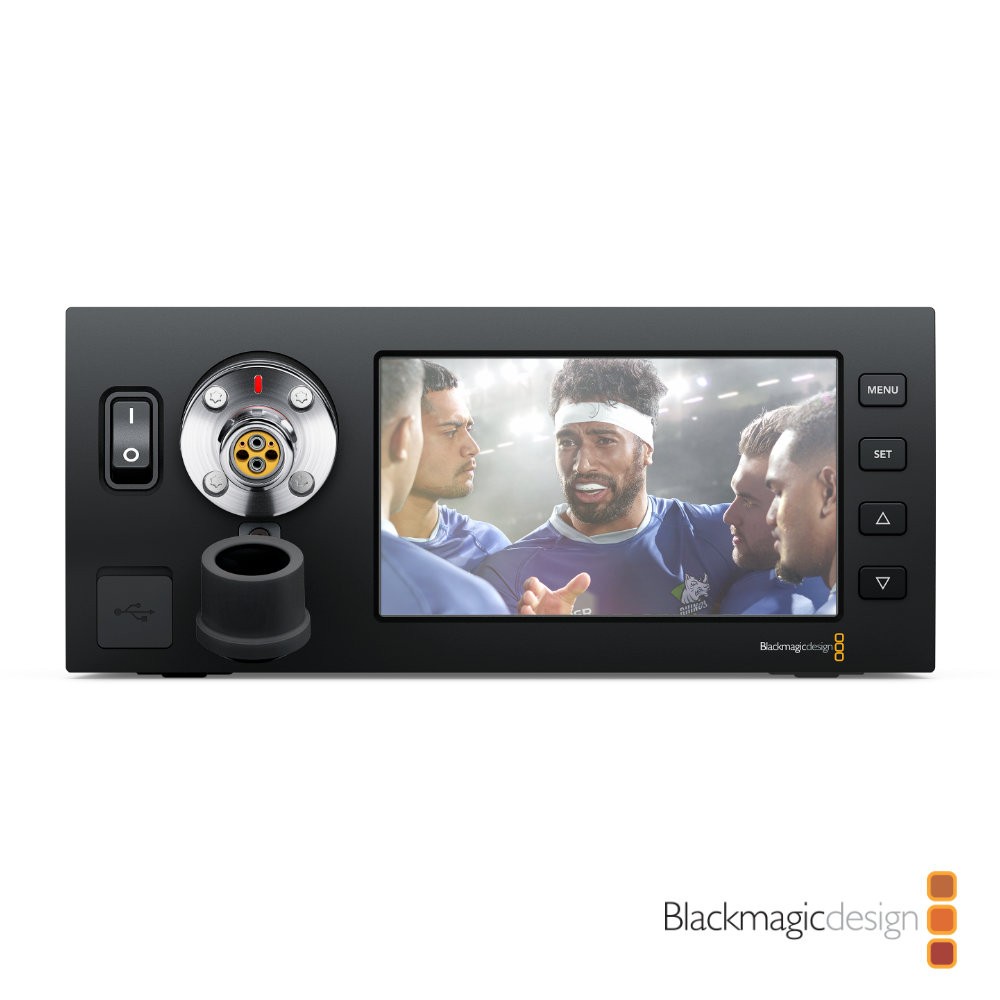

Displej na předním panelu

Pětipalcový displej LCD vedle konektoru SMPTE ukazuje signál z kamery, takže spojení ověříte hned po zapojení.

Dva interkomy a záloha

Dva dvoukanálové interkomy pro systémy třetích stran a záložní kanál pro technika pro případ výpadku vlákna.

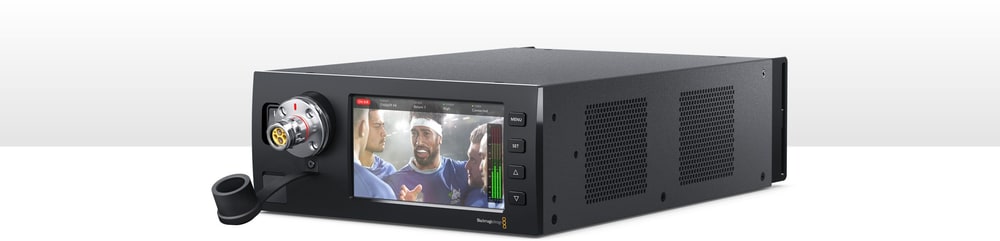

Dosah až 2 km po jednom kabelu

Studio Fiber Converter převádí signály ze vzdálené kamery zpět na konektory běžné v televizním průmyslu, které použijete s přepínači, zvukovými pulty a interkomy. Kamerová stanoviště tak mohou být až 2 km od studia nebo přenosového vozu a vše vede jeden kabel SMPTE. Hodí se pro zpravodajství, rozhovory, seriály, sportovní přenosy, webcasting i školy.

Standard SMPTE a bezpečnost

Převodník používá standardní hybridní kabel SMPTE 311M s konektory SMPTE 304: dvě optická vlákna, datový pár, napájecí pár a střední výztužný prvek. Po zapojení provede bezpečnostní testy a pak pošle kabelem standardních 200 V pro kameru a příslušenství. Mikrokontroléry na obou koncích hlídají napájení a při poškození kabelu nebo svodu do země napětí okamžitě odpojí.

Interkom, tally a PTZ

Dva dvoukanálové interkomy se standardními 5pinovými headsety, interkom a tally na 25pinovém konektoru pro systémy třetích stran a záložní kanál pro technika, který se při výpadku vlákna přepne na datový pár kabelu SMPTE. Devítipinový konektor D-Sub propojí ovladače PTZ s hlavami PTZ přes protokol Visca.

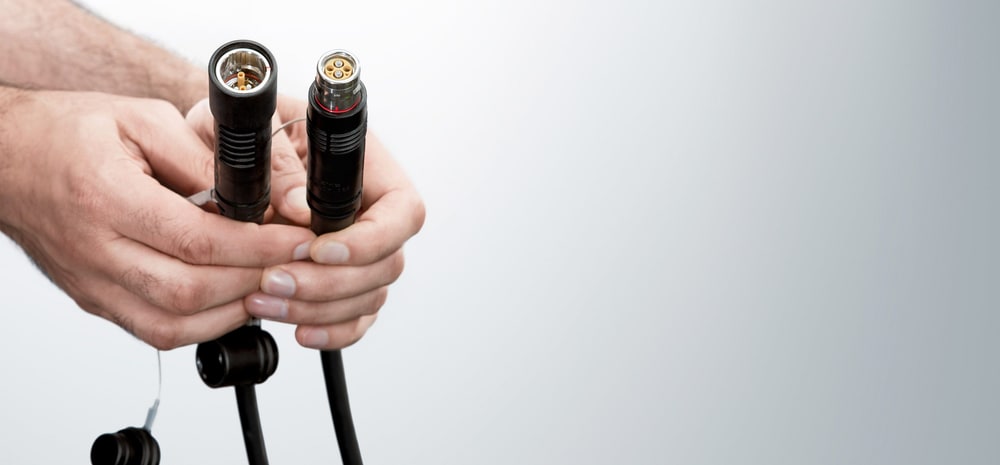

10G Ethernet a IP video

Spojení SMPTE je otevřený odkaz 10G Ethernet, takže video i návratové signály jsou IP video s 10bitovým kódováním bez ztrát. Interkom, tally, ovládání kamery i objektivu se také převádějí na IP s nízkou latencí; zpoždění je pod jedním snímkem.

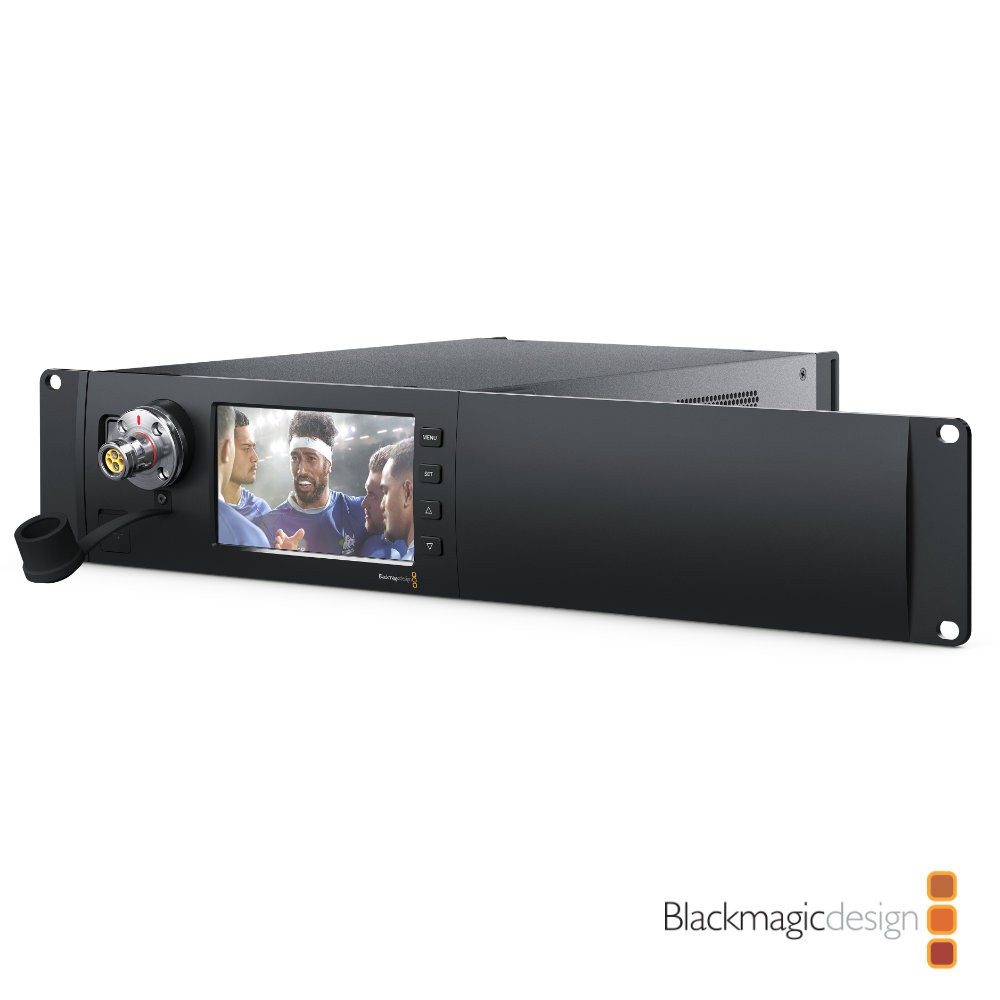

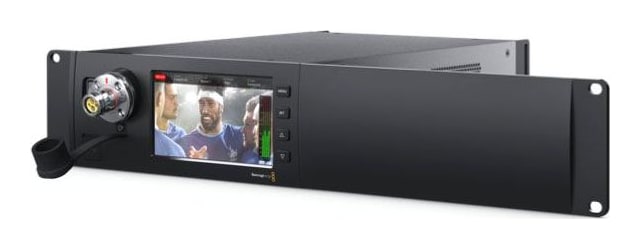

Do racku po dvou

Dvě jednotky Studio Fiber Converter lze vedle sebe namontovat do běžného racku pomocí volitelné sady Blackmagic Studio Fiber Rack Kit. Konektor optického vlákna SMPTE je na předním panelu hned vedle pětipalcového displeje LCD, takže vzdálenou kameru zapojíte a ihned vidíte její obraz.

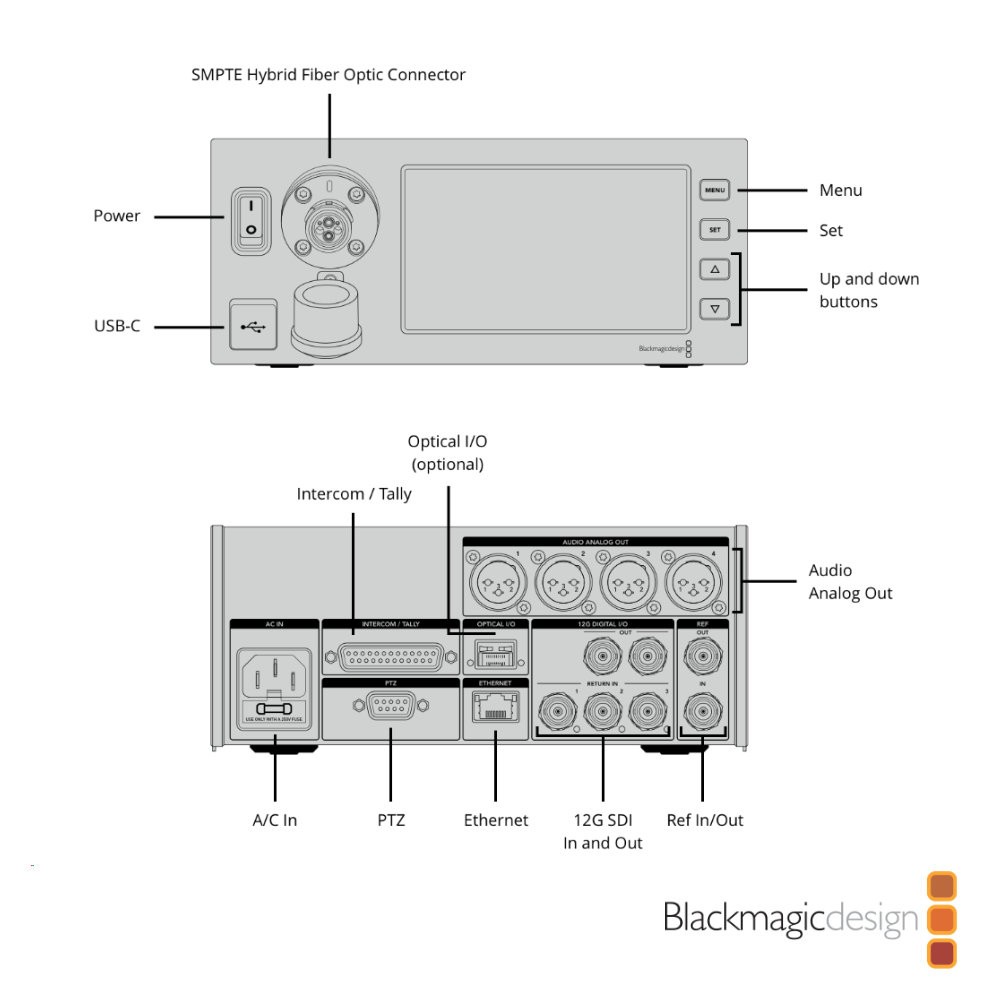

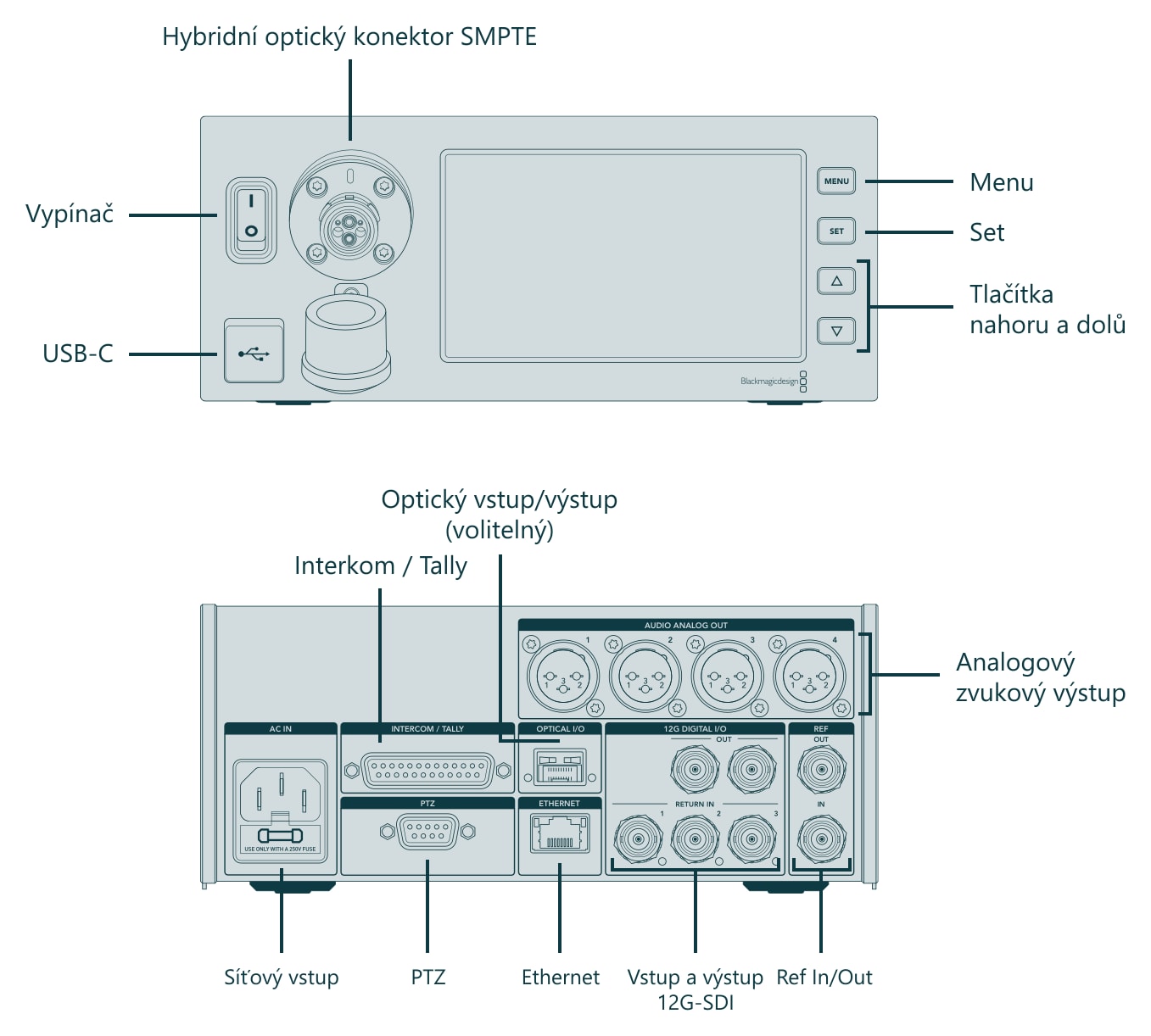

Konektory a ovládací prvky

Nákres ukazuje přední panel s konektorem SMPTE, displejem a tlačítky a zadní panel s konektory pro režii.
