Canare SMAP-C31A

  • -33 %
Kód zboží: CNRSMAPC31A

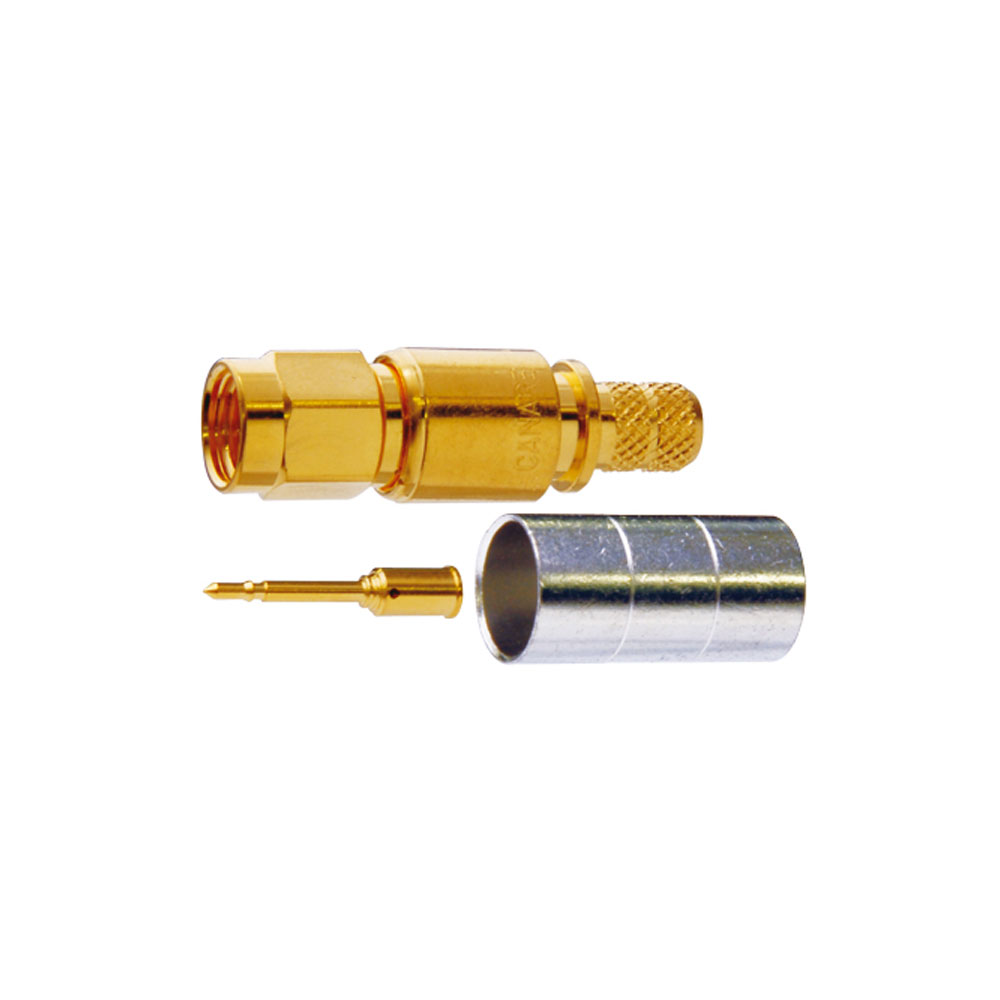

Krimpovací konektor SMA 50 Ohm pro telekomunikační zařízení a měřicí přístroje.

Více informací

Speciální akce: -33% končí za: 9d: 00h: 48m
242 Kč 161 Kč s DPH 133 Kč bez DPH
Přidat do porovnání Historie ceny
Dostupnost
Odešleme: 08. 09.
K odeslání > 5 ks
Bratislava > 5 ks
Kód zboží:
CNRSMAPC31A
Přidat do porovnání Historie ceny

Top příslušenství pro Canare SMAP-C31A

Canare L-3D2W koaxiální kabel 50Ohm, metráž

L-3D2W flexibilný 50 Ohm, 6,4 mm koaxiálny kábel s dvojitým opletom
91 Kč
Skladem 249 m
Popis produktu

Popis produktu

Krimpovací konektor SMA 50 Ohm pro telekomunikační zařízení a měřicí přístroje.

Klíčové vlastnosti a výhody

  • VSWR 1,1 nebo méně do 2 GHz, 1,2 nebo méně do 4 GHz.
  • Canare krimpovací konstrukce zajišťuje rychlou a spolehlivou instalaci

Poměr stojatých vln (VSWR) a zpětná ztráta
Ukončení přijímacího konce koaxiálního kabelu s omezenou délkou pomocí hodnoty odporu, která se nerovná jeho charakteristické impedanci, vytváří odraženou vlnu, která se vrací zpět po kabelu k vysílacímu konci. Výsledkem je vznik interference mezi šířící se vlnou a zpětnou vlnou, což vede ke vzniku stojaté vlny, která způsobuje kolísání úrovně napětí. Stupeň shody koncového odporu s charakteristickou impedancí se udává pomocí standardu VSWR neboli poměru stojatých vln napětí, který je znázorněn na obr. 1. Ruku v ruce s poměrem VSWR jde činitel zpětné ztráty, který měří velikost proudu odražené vlny ve vztahu k proudu putující vlny. (Viz obr. 2)

Obr. 1 Rozložení napětí na koaxiálním kabelu

VSWR Zpětná ztráta (dB)
2 9.54
1.5 13.98
1.2 20.83
1.1 26.44
1.05 32.26
1.02 40.09
1.01 46.06

Obr. 2 Převodní tabulka VSWR na zpětné ztráty

Parametry

Parametry

Výrobce: Canare
Kategorie: Datové konektory

Hlavní parametry

Pohlaví konektoruMale / samec
