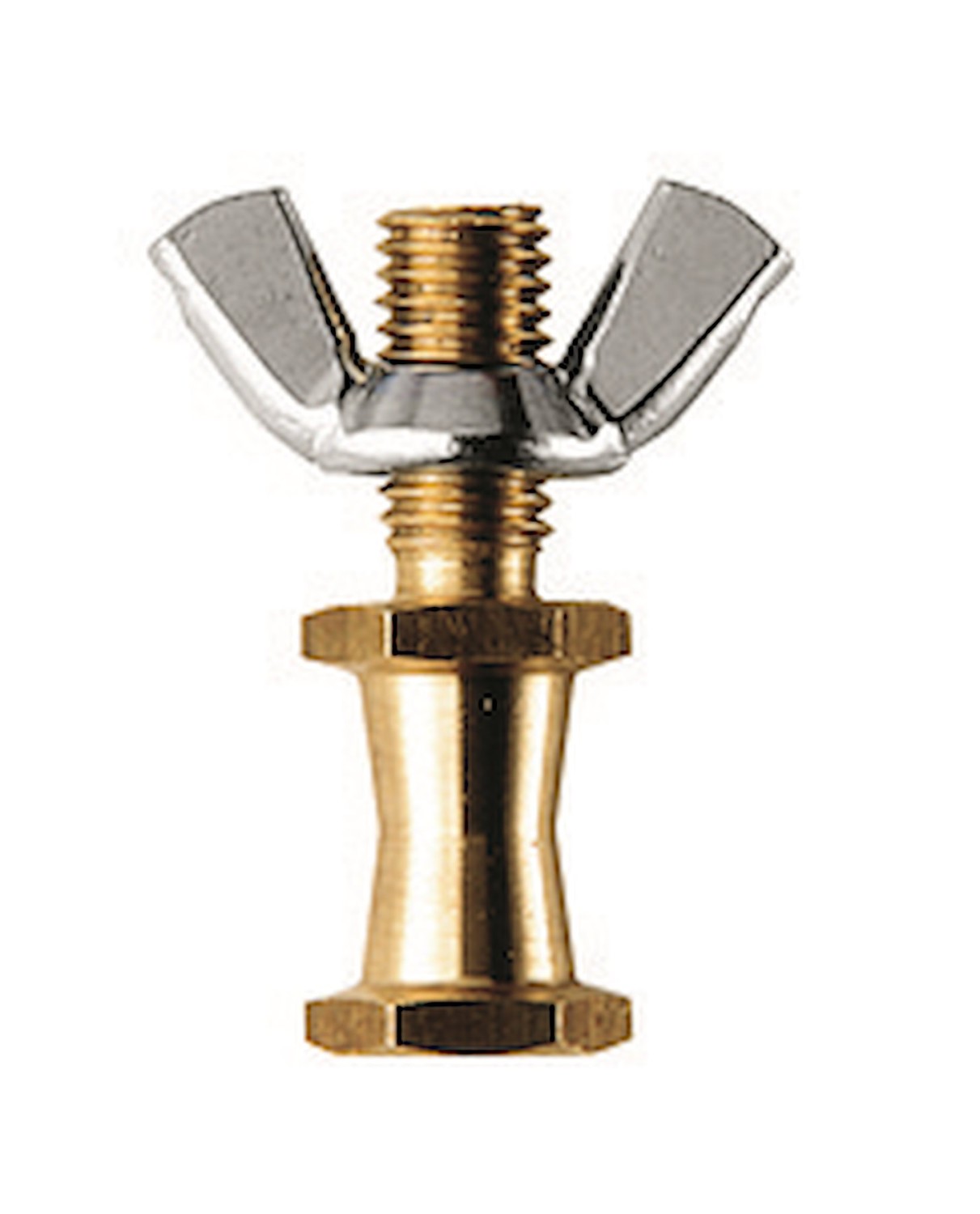

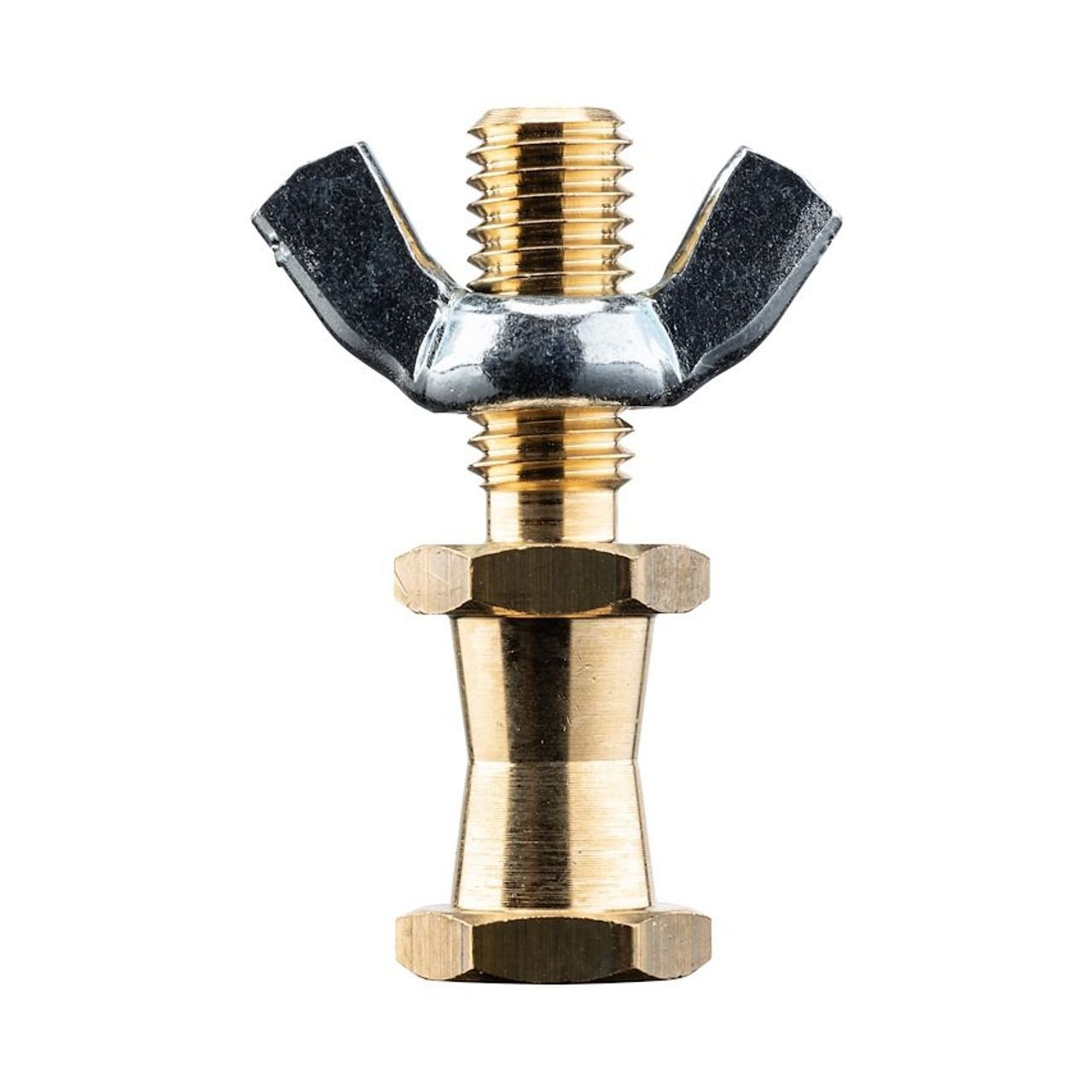

Manfrotto 174 je kompaktní osvětlovací čep pro upevnění třmenu svítidla ke svorce Super Clamp. Spodní vnější šestihranný čep 16 mm se zasouvá do odpovídající zdířky svorky, zatímco horní šroub s vnějším závitem M10 a přiložená křídlová matice slouží k uchycení třmenu. Adaptér z mosazi a oceli v mosazném a stříbrném provedení váží 60 g, je vysoký 50 mm a vyrábí se v Itálii. Prakticky propojuje dva různé montážní prvky; svorka Super Clamp ani svítidlo nejsou součástí balení.
MANFROTTO 174
Uchycení třmenu M10
Propojte třmen svítidla se svorkou Super Clamp kompaktním adaptérem: dole šestihranný čep 16 mm, nahoře šroub M10 s křídlovou maticí.
M1016 mm
Dvě odlišná uchycení
Horní šroub M10 s křídlovou maticí slouží k upevnění třmenu. Spodní vnější šestihranný čep patří do odpovídající zdířky Super Clamp; nejde o kuželovou základnu.

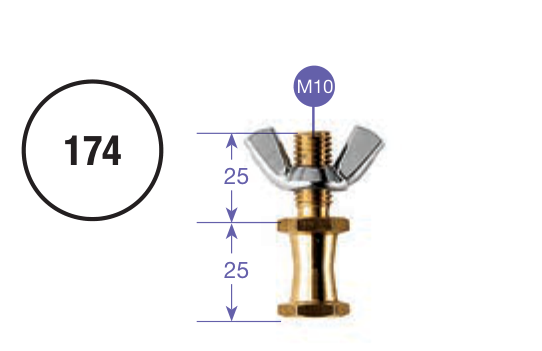

Výkres výrobce pro model 174. M10 označuje horní šroub; dvě kóty 25 mm popisují horní a spodní část, dohromady 50 mm. Stoupání závitu není uvedeno.
Vyberte správný protikus
Vyberte třmen svítidla, jehož uchycení umožňuje montáž tímto šroubem M10 a křídlovou maticí, a kompatibilní zdířku Super Clamp. Kompatibilitu určuje skutečné montážní rozhraní, nikoli samotná značka světla.
Kompaktní kovový díl
Mosazná a ocelová konstrukce, hmotnost 60 g a výška 50 mm udržují spojení kompaktní ve studiové či osvětlovací sestavě. Přiložená křídlová matice patří k adaptéru; svorka a světlo zůstávají samostatnými díly.
OBSAH BALENÍ
Adaptér Manfrotto 174 s křídlovou maticí ×1
SPECIFIKACE
Model: 174
Horní uchycení: Vnější závit M10 s křídlovou maticí
Spodní uchycení: Vnější šestihranný čep 16 mm, Super Clamp
