Roland V-600UHD

Roland V-600UHD je výkonný multiformátový video přepínač 4K HDR, který integruje zdroje Full HD a 4K s plynulým škálováním, 10bitovým zpracováním barev 4:4:4 a podporou HDR - ideální pro IMAG, živé akce a profesionální video pracovní postupy.

V-600UHD je multiformátový video přepínač 4K HDR pro živé akce, IMAG a LED stěny. Každý vstup má vlastní scaler, takže Full HD a 4K zdroje míchá současně a výstupy posílá v několika rozlišeních naráz. Zpracovává HDR, barevný prostor Rec.2020 a 10bitové barvy 4:4:4.

Přechod na 4K HDR vlastním tempem

Stávající HD zdroje a displeje nezastarají: technologie Ultra Scaler na každém vstupu míchá HD i 4K a každý výstup umí převod do Full HD.

4× HDMI 2.0 + 2× 12G-SDIHDR10 a HLGRec.2020, 10 bit 4:4:4DCI 4KROI až 8 výřezůMontáž do racku 19″

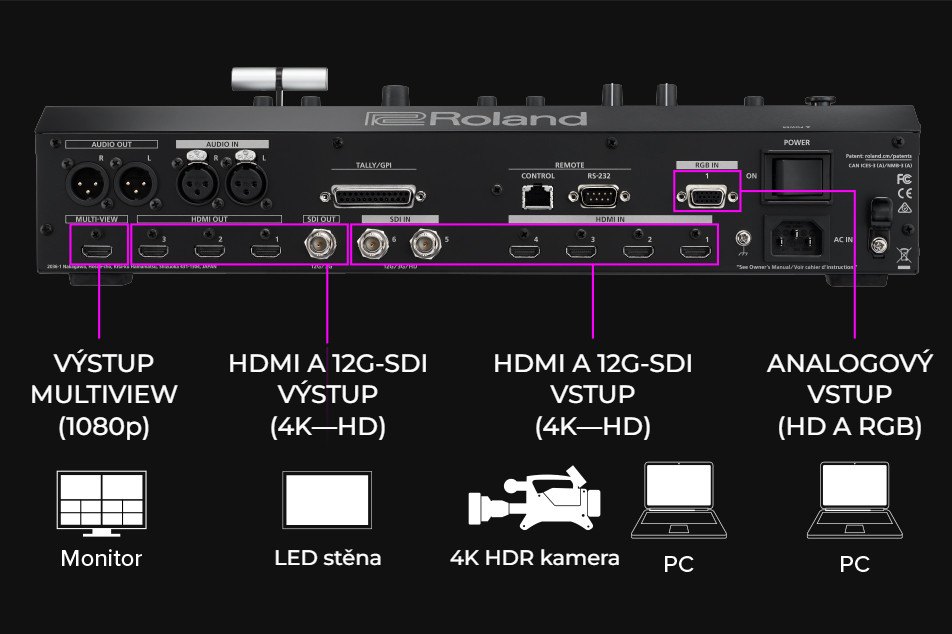

Šest vstupů, každý se scalerem

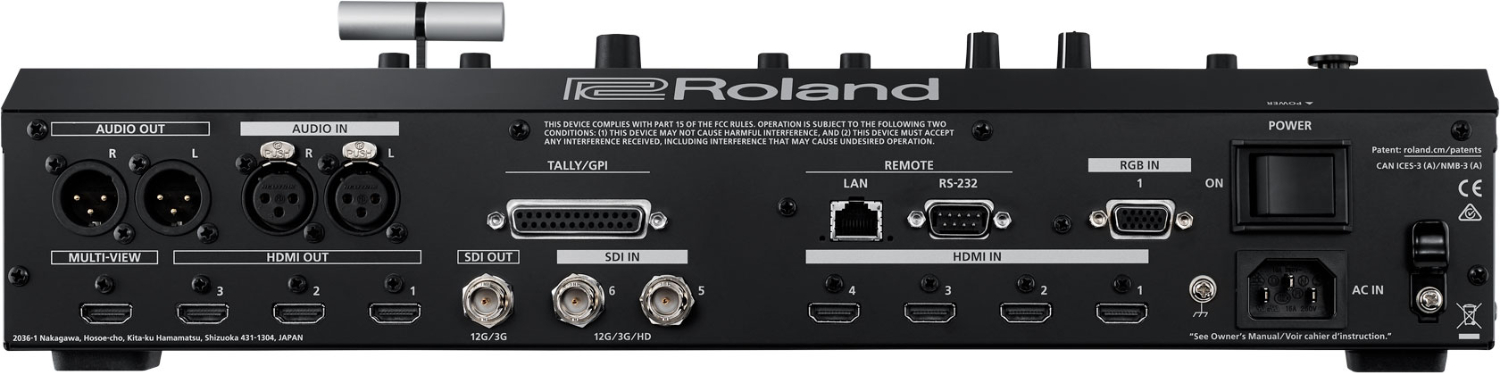

Čtyři vstupy HDMI 2.0, dva 12G-SDI a analogové RGB na konektoru HD DB-15. Výstupy tvoří tři HDMI 2.0, jeden 12G-SDI a samostatný multiview pro náhled zdrojů, programu i předvolby.

Stvořený pro LED stěny

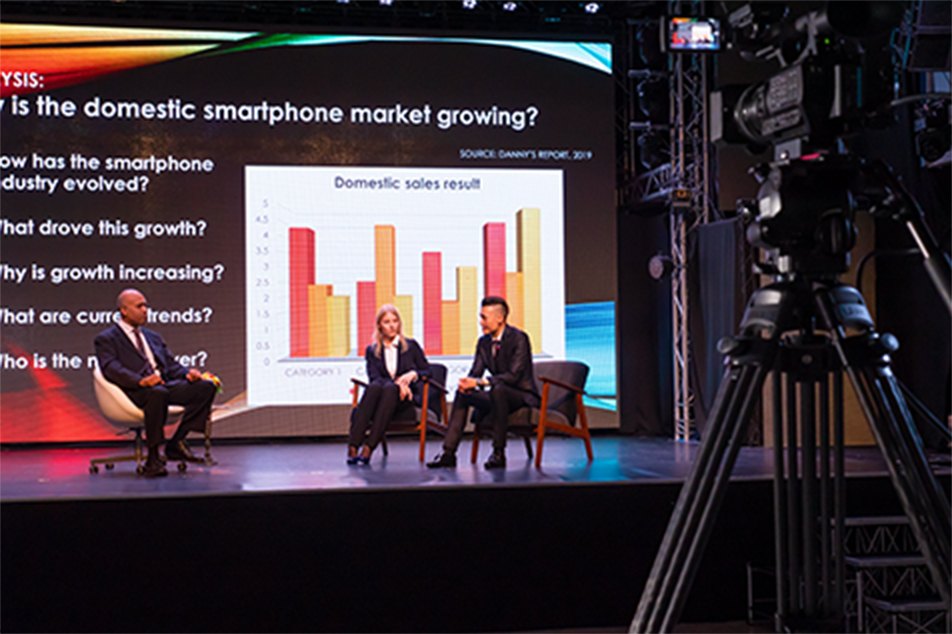

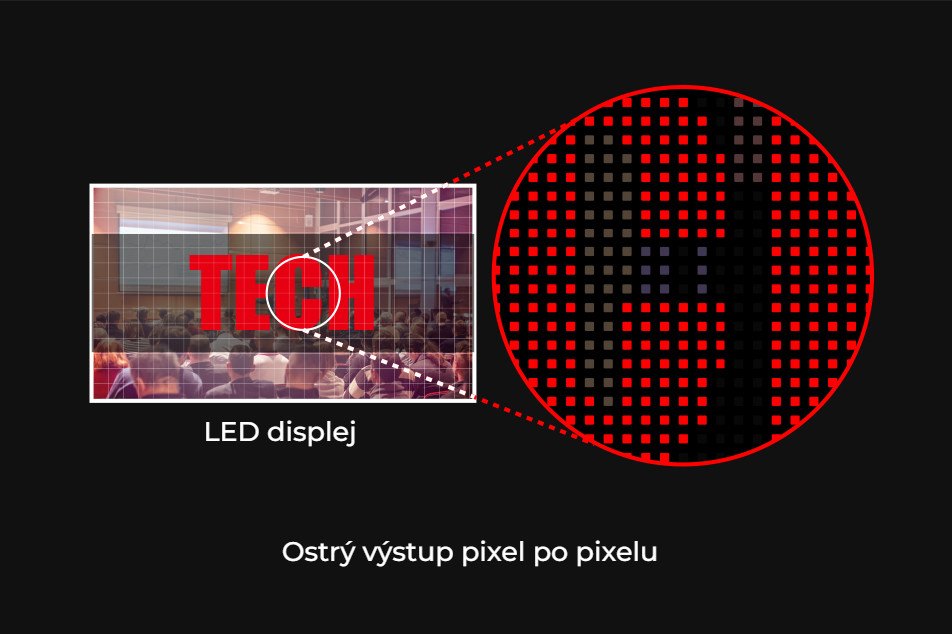

Výstup „dot-by-dot“ se připojí k řadiči LED stěny přesně v jejím rozlišení až do šířky 4096 pixelů, bez dalšího scaleru a jeho zpoždění. S HDR kamerou nezůstane řečník před jasnou LED stěnou jen tmavou siluetou.

Kompozice a přechody z pultu

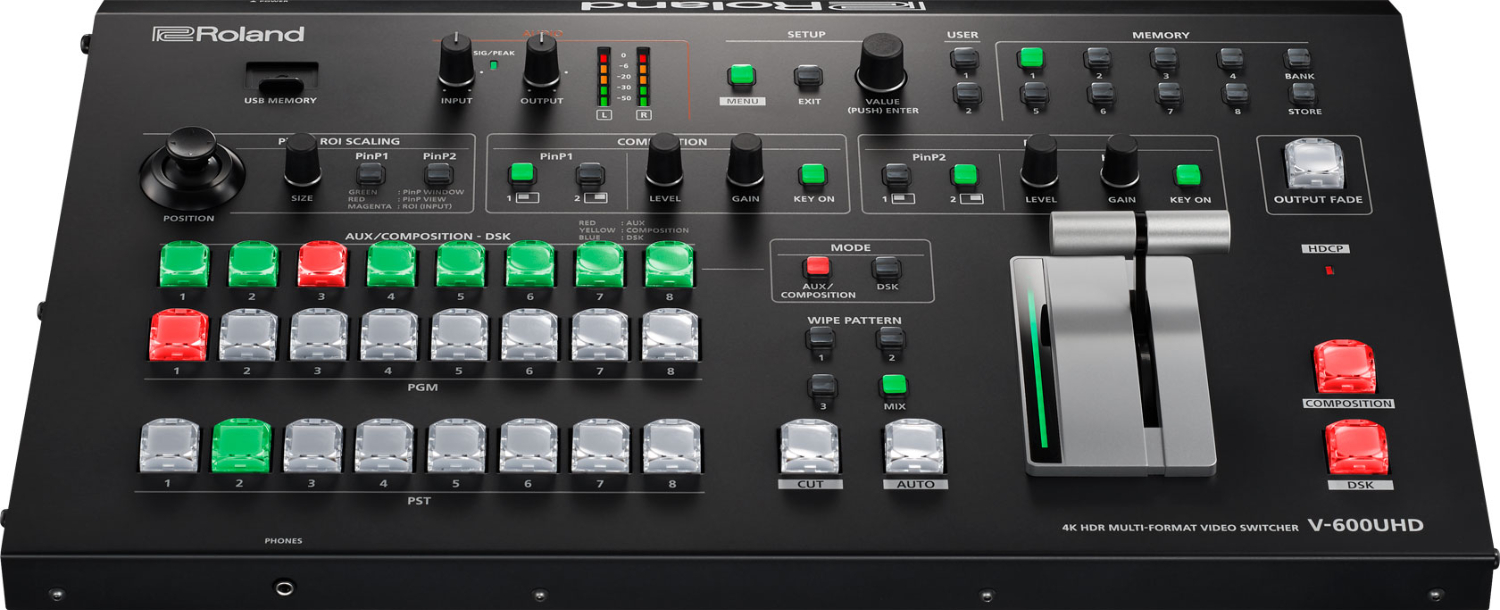

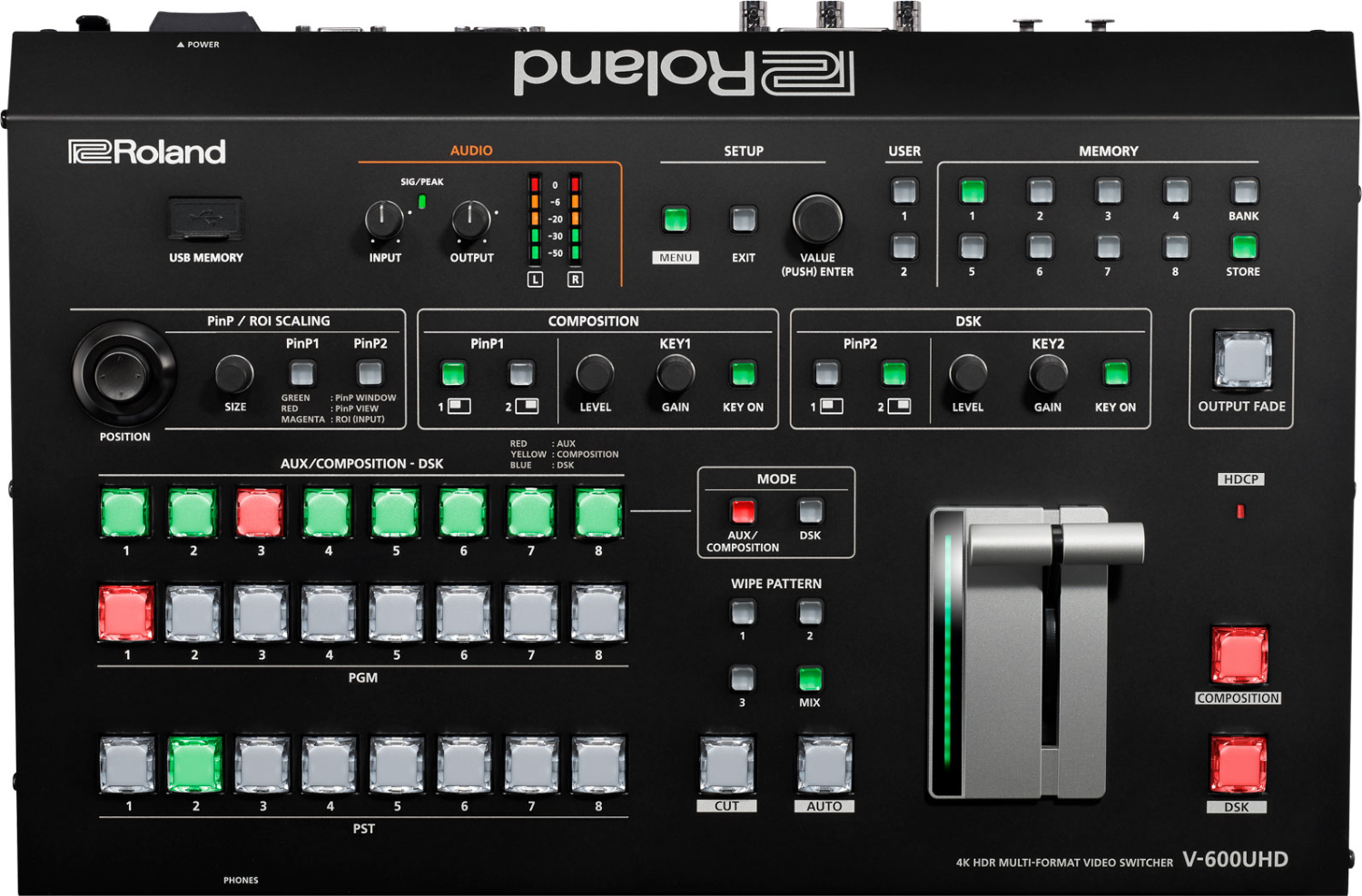

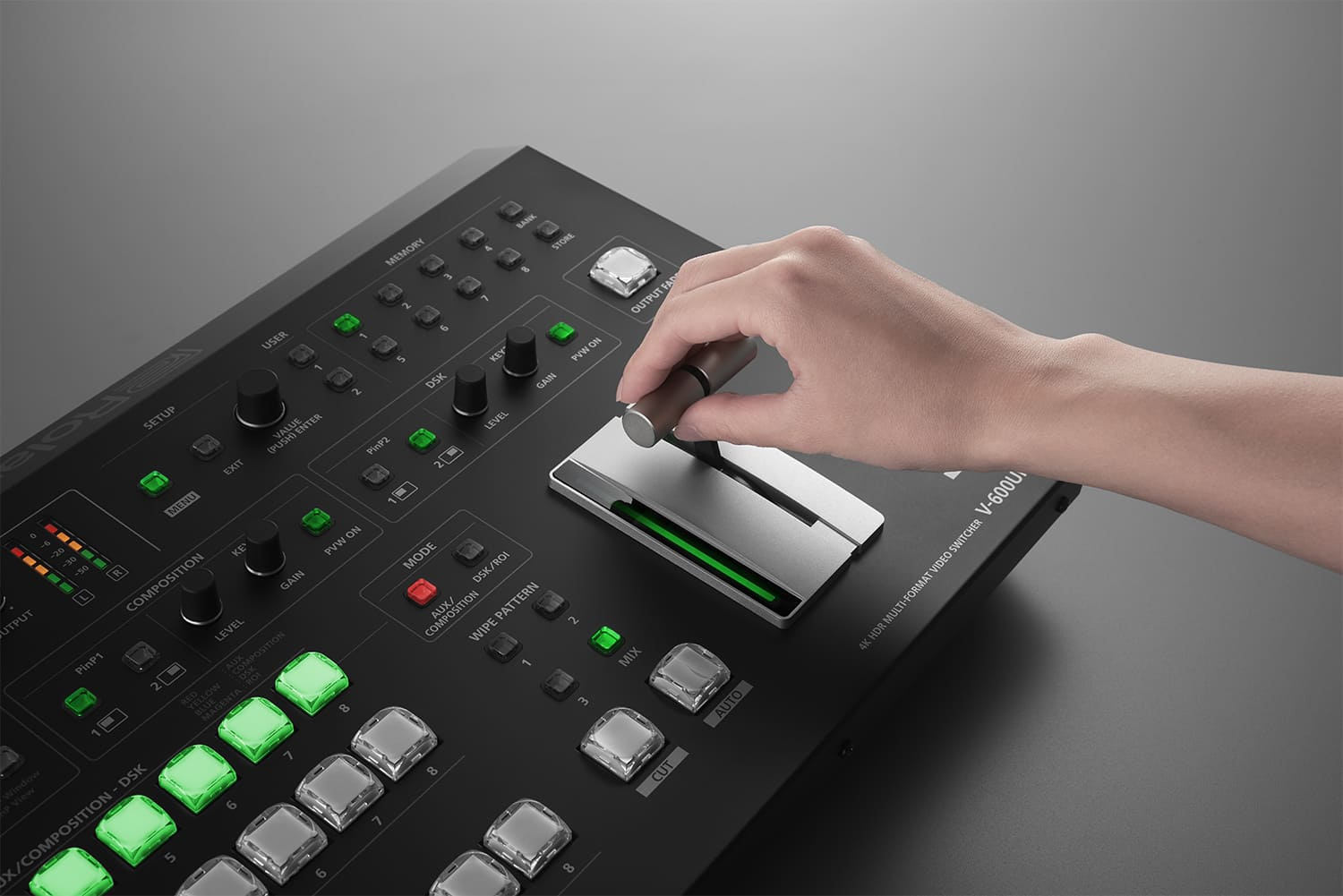

Přechody Mix, Cut a Wipe s devíti vzory na T-baru, dvě vrstvy PinP s klíčováním jasu nebo barvy, DSK a výstupní funkce Fade, Freeze a Capture.

Plnohodnotné 4K HDR

HDR PQ (HDR10) i HLG, barevný gamut Rec.2020, 10bitové zpracování 4:4:4 a plná snímková frekvence 60 Hz pro plynulý pohyb bez rozmazání. Signály SDR lze přepínat dál.

ROI z jedné kamery

Až osm výřezů z obrazu jedné 4K kamery, s kamerami Canon XF705/400/405 i automaticky.

Zvuk 24 bit / 48 kHz

De-embedding i embedding, Audio Follows Video, maticový mix, zpoždění až 500 ms a testovací tón.

Ovládání PTZ

LAN kamery Canon, JVC, Panasonic, Sony, PTZOptics, Avonic a VISCA přímo z přepínače.

Integrace do systému

RS-232, LAN, tally/GPI (16 tally, 8 GPI) a USB paměť pro statické snímky BMP a PNG.

Vylepšete své produkční možnosti pomocí multiformátového video přepínače Roland V-600UHD 4K HDR, který je navržen pro bezproblémovou integraci zdrojů Full HD a 4K v hybridních pracovních postupech. Tento pokročilý přepínač je navržen tak, aby podporoval současný výstup HD a UHD, a umožňuje postupně přecházet na plnohodnotné nastavení 4K podle potřeby - bez ztráty kompatibility nebo vizuální věrnosti.

Přepínač V-600UHD zachovává bohaté detaily v nuancovaných scénářích osvětlení pomocí technologie HDR (High Dynamic Range), zatímco jeho podpora snímkové frekvence 60 Hz zajišťuje plynulý pohyb v živém prostředí. Díky podpoře barevného gamutu BT.2020 a 10bitovému zpracování barev 4:4:4 poskytuje živé, přesné barvy s redukovaným pásmováním - ideální pro IMAG (Image Magnification), vysílání nebo firemní produkci.

Model V-600UHD je vybaven čtyřmi vstupy HDMI 2.0 a dvěma vstupy 12G-SDI a automaticky škáluje příchozí signály až na rozlišení DCI 4K. Výstupy zahrnují tři HDMI 2.0 a jeden 12G/3G-SDI, které jsou schopny snížit rozlišení pro HD displeje a zároveň podporují 4K. Přizpůsobitelná funkce multiview umožňuje sledovat všechny zdroje na jedné obrazovce a škálování po bodech zajišťuje kompatibilitu s displeji LED bez nutnosti použití externích škálovačů.

Klíčové funkce:

• Integruje zdroje videa HD a 4K se současným výstupem
• Podporuje HDR, BT.2020 a 10bitové barvy 4:4:4 pro vynikající kvalitu obrazu
• 4 vstupy HDMI 2.0 a 2 vstupy 12G-SDI s automatickým škálováním
• 3 výstupy HDMI 2.0 a 1 výstup 12G/3G-SDI s podporou snižování měřítka
• Výstup Multiview a kompatibilita s LED displeji bod po bodu
• Ideální pro živé akce, vysílání, IMAG a profesionální AV sestavy

Zpracování videa: 4:4:4 (Y/Pb/Pr), 10 bitů

Vstupní konektory:

• HDMI IN 1-4: HDMI typ A (HDMI 2.0)
• SDI IN 5-6: BNC (12G/3G/HD-SDI, SMPTE 2082, 424M, 292M)
• RGB IN 1: HD DB-15 (analogové RGB; volitelné pomocí nabídky)

Výstupní konektory:

• SDI OUTPUT: BNC (12G/3G-SDI, SMPTE 2082, 424M)
• HDMI OUT 1-3: HDMI typ A (HDMI 2.0)
• MULTI-VIEW: HDMI typ A (HDMI 1.4)

Vstupní formáty:

• HDMI Video (CEA-861-F): 720p/50/59,94, 1080i/50/59,94, 1080p/50/59,94, 2160p/50/59,94 (UHD/DCI 4K)
• HDMI PC (VESA/CEA)
  • 1024x768/60Hz, 1280x768/60Hz, 1280x1024/60Hz
  • 1400x1050/60Hz, 1600x1200/60Hz
  • 1920x1080/30/60Hz, 1920x1200/60Hz (RB)
  • 3840x2160/24/30/60Hz, 4096x2160/24/30/60Hz
• RGB (VESA/CEA)
  • 1600x1200/60Hz, 1920x1080/60Hz
• SDI (SMPTE)
  • ST274: 1080i/50/59,94, 1080p/50/59,94
  • ST2036: 2160p/50/59,94 (UHD 4K)
  • ST2048: 2160p/50/59,94 (DCI 4K)
• Statické snímky
  • BMP: max. 4096x2160, 24 bitů, nekomprimované
  • PNG: max. 4096x2160 (alfa není podporována)

Výstupní formáty:

• HDMI Video (CEA-861-F)
  • 1080p/50/59,94, 2160p/50/59,94 (UHD/DCI 4K)
• HDMI PC (CEA-861-F)
  • 1920x1080/30/60Hz, 3840x2160/30/60Hz, 4096x2160/30/60Hz
  • 1920x1080/30Hz je k dispozici, když je povolena funkce Down Convert
• SDI (SMPTE)
  • 1080p/50/59,94, 2160p/50/59,94 (UHD/DCI 4K)

Standardy videa:

• VESA DMT, VESA CVT, CEA-861-F
• Barevný gamut: Rec.709, Rec.2020
• Dynamický rozsah: SDR, HDR PQ (HDR10), HDR HLG

Videoefekty:

• Přechody: Mix, Cut, Wipe (9 vzorů)
• Kompozice: PinP, Key, PinP + Key (jasový klíč nebo chroma key)
• DSK: PinP, Key, PinP + Key
• Ostatní: výstupní Fade, Freeze, Capture

Zpracování zvuku: 24 bitů / 48 kHz

Zvukové formáty:

• SDI IN/OUT: Lineární PCM, 24 bitů / 48 kHz, 16 kanálů (SMPTE 299M)
• HDMI IN/OUT: Lineární PCM, 24 bitů / 48 kHz, 2 kanály

Zvukové konektory:

• AUDIO IN L/R: XLR-3-31 (symetrický)
• AUDIO OUT L/R: XLR-3-32 (symetrický)
• PHONES: stereo mini jack

Zvukové parametry:

• Vstupní úroveň: +4 dBu (max. +24 dBu), 15 kΩ
• Výstupní úroveň: +4 dBu (max. +24 dBu), 600 Ω
• Sluchátka: 92 mW + 92 mW (32 Ω), 10 Ω

Zvukové efekty:

• Maticový směšovač
• Zpoždění (po 1 ms, max. 500 ms)
• Výstup testovacího tónu

Další konektory:

• USB MEMORY: USB A
• RS-232: DB-9 (samec, dálkové ovládání)
• LAN: RJ45, 100BASE-TX (dálkové ovládání)
• TALLY/GPI: DB-25 (Tally x16, GPI x8)
• Rozložení vývodů XLR: 1 GND, 2 HOT, 3 COLD

Spotřeba energie: 80 W

Provozní teplota: 0–40 °C / 32–104 °F

Rozměry (š x h x v):

• 482 x 300 x 109 mm
• 19 x 11-13/16 x 4-5/16 palců (s úhelníky pro montáž do stojanu)

Hmotnost (bez síťového adaptéru):

• 5,3 kg (včetně úhelníků pro montáž do racku)

Příslušenství:

• Příručka uživatele
• Napájecí kabel
• Úhelníky pro montáž do stojanu x2

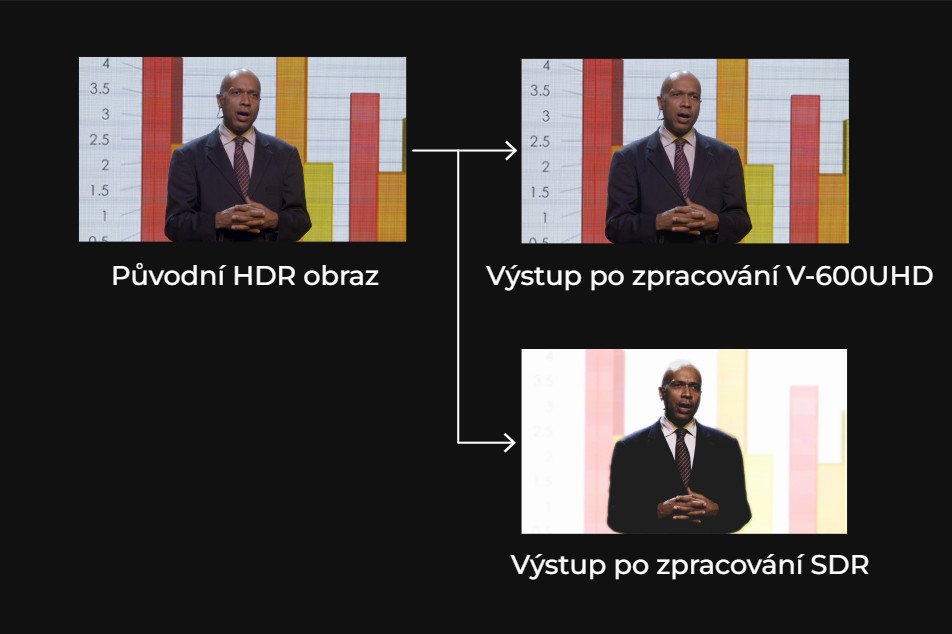

HDR pro IMAG. V-600UHD zpracovává HDR, takže zachová detaily v nejtmavších i nejsvětlejších místech obrazu a scénické světlo nepřepálí. Přepínat lze i běžné signály SDR.

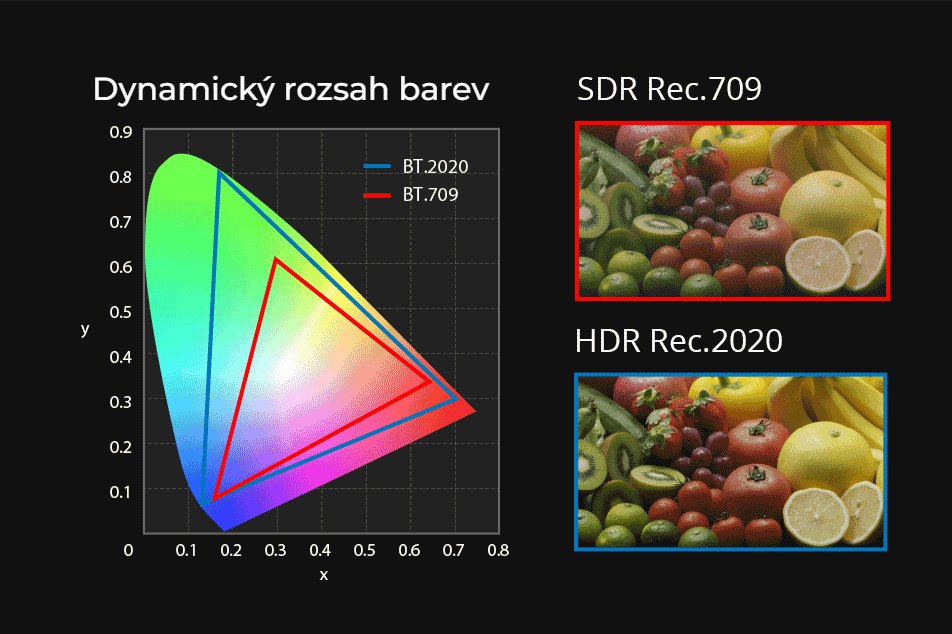

Širší barevný prostor. Podpora Rec.2020 (WCG) vedle RGB a Rec.709 přináší realističtější a přesnější barvy, zejména v červených a žlutých odstínech.

10bitové barvy 4:4:4. Interní 10bitové zpracování omezuje pruhování a zostřuje detaily z počítačových zdrojů. Drobné písmo zůstane čitelné i při velkém zvětšení.

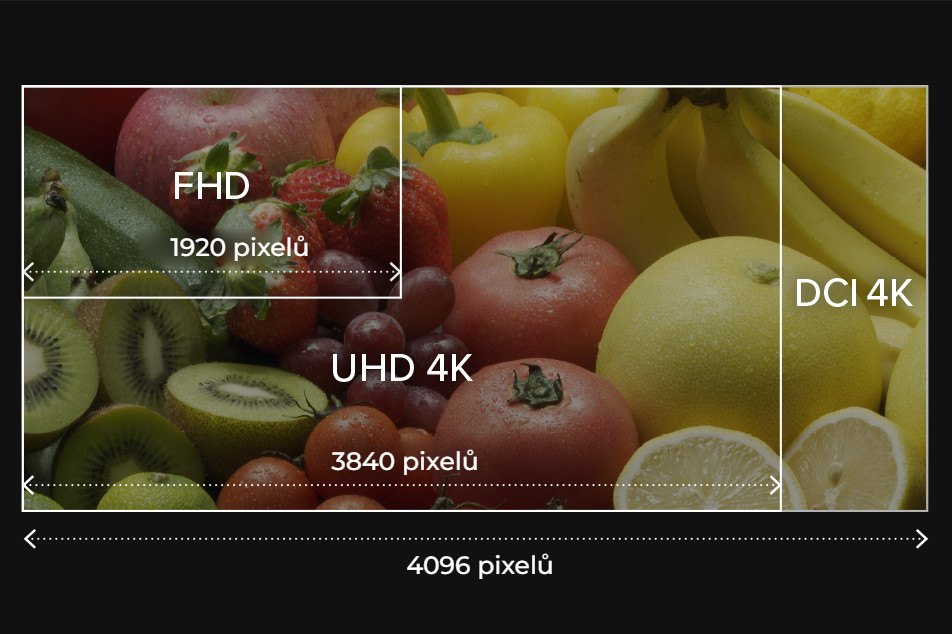

Rozlišení DCI 4K. Kromě UHD (3840 pixelů) zvládá i kinematografické DCI 4K o šířce 4096 pixelů, takže obsah zobrazí v původním poměru stran bez ořezu a černých pruhů.

Vstupy a výstupy pro celou akci. Každý vstup má nezávislé škálování HD, Full HD, UHD 4K a DCI 4K i PC rozlišení od UXGA. Každý výstup umí převod do Full HD pro streamovací enkodéry a HD displeje.

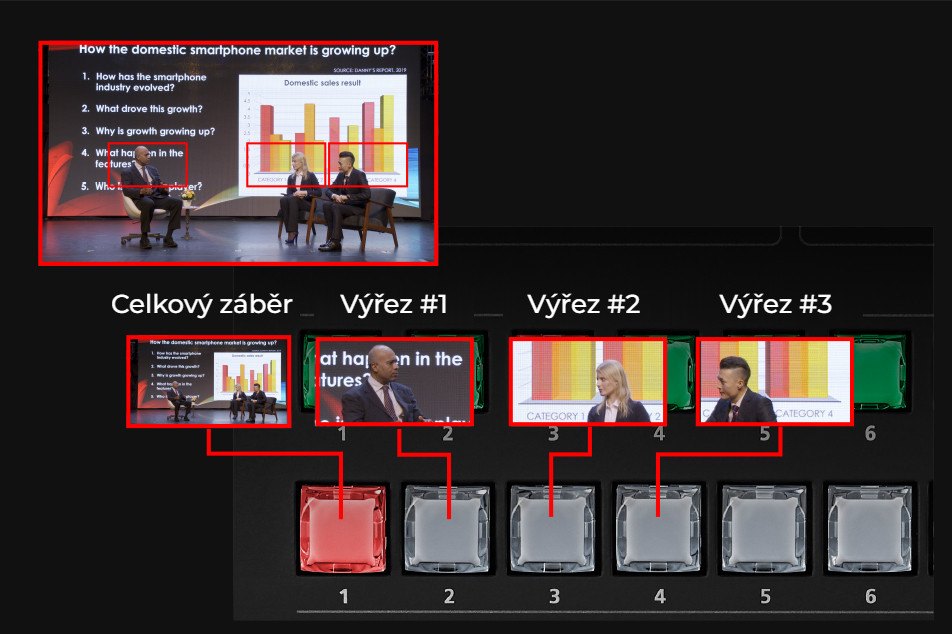

Více záběrů z jedné 4K kamery. Funkce Region of Interest (ROI) vyřízne z obrazu jedné 4K kamery až osm „záběrů“ a přiřadí je na tlačítka přepínače: celek, polocelek i detaily řečníků bez dalších kamer.

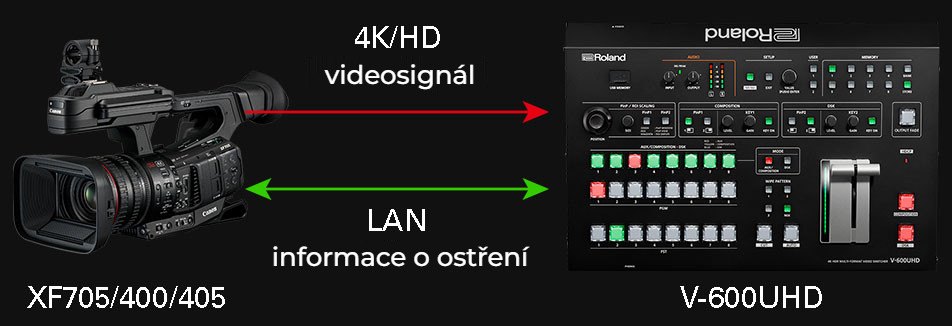

Automatické ROI. S kamerami Canon XF705/400/405 sledují dvě okna ROI díky detekci obličejů automaticky dvě osoby ve scéně, bez kameramana. Stačí jeden kabel HDMI a jeden LAN.

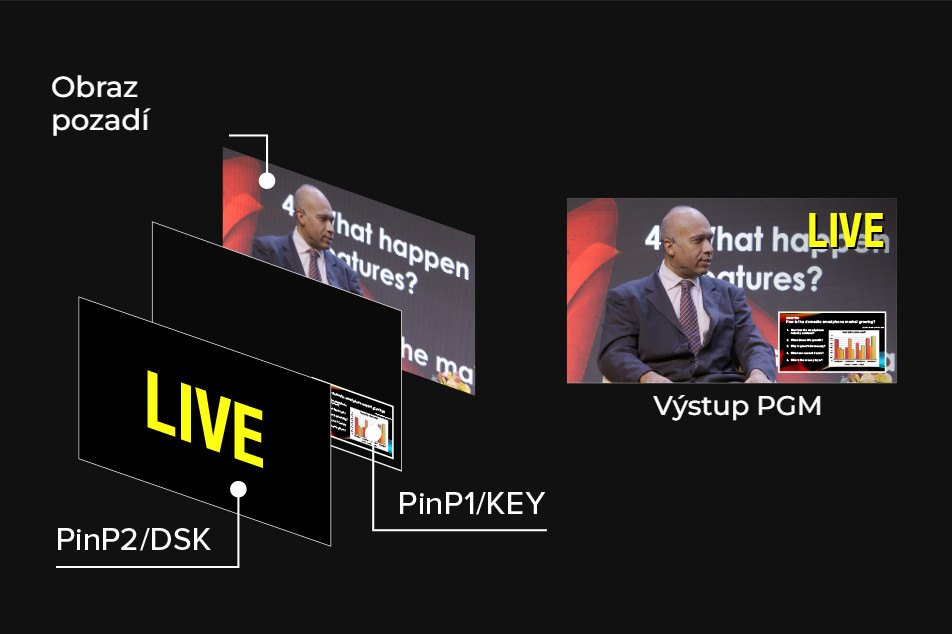

Kompozice se dvěma PinP. Dvě okna obraz v obraze s volitelným poměrem stran, velikostí i škálováním zdroje nabízejí výsledky srovnatelné se samostatnými obrazovými procesory.

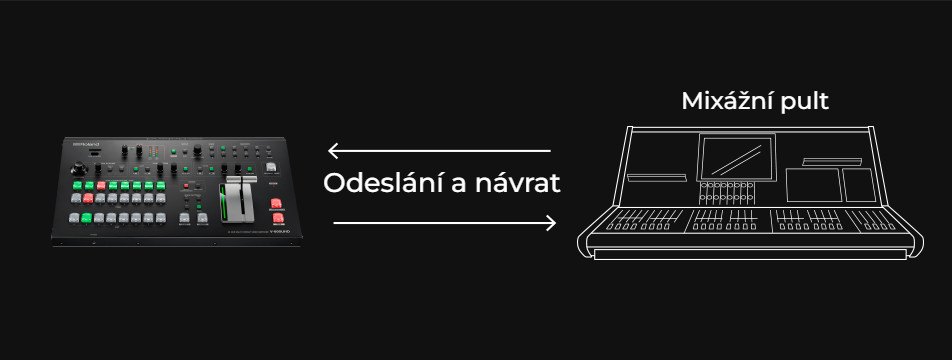

Napojení na zvukový systém. Audio Follows Video vyjme zvuk z právě vybraného zdroje a pošle ho do mixážního pultu. Zvuk z pultu lze naopak vložit do vybraných video výstupů pro stream, záznam nebo vedlejší sál.

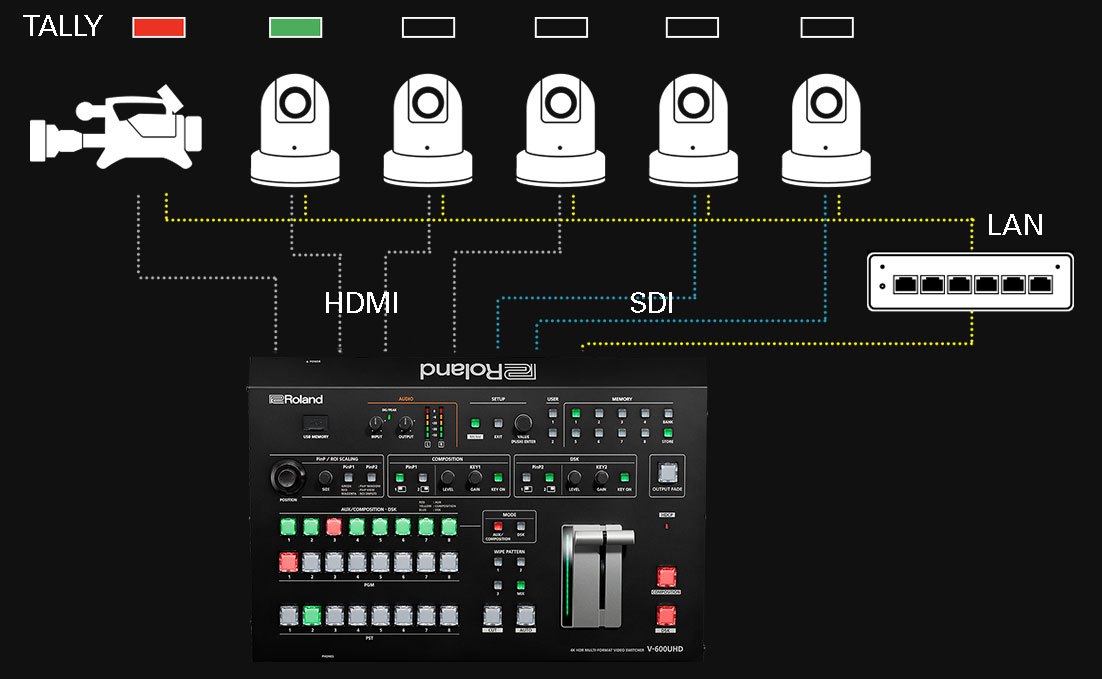

Ovládání PTZ kamer. Přes LAN ovládá robotické kamery Canon, JVC, Panasonic, Sony, PTZOptics, Avonic a kamery kompatibilní s VISCA bez samostatného ovladače.
