Sennheiser EM 9046 SU Basic system housing for D 9000, power supply unit, antenna splitter

Sennheiser EM 9046 SU je profesionální modulární digitální bezdrátový přijímač ve formátu 4U určený pro systém Sennheiser Digital 9000. Podporuje až osm přijímacích modulů EM 9046 DRX a poskytuje vysoce kvalitní digitální zvuk s technologií True-Bit Diversity, širokým provozním rozsahem 470–798 MHz, přepínací šířkou pásma 328 MHz na jeden přijímač a spolehlivými přenosovými režimy HD a Long Range. Hlavní jednotka obsahuje moduly napájecího zdroje (PSU), anténního rozbočovače (ASP) a řadiče hodinového jádra (CCC), dvojité ethernetové připojení, synchronizaci word-clock, velký TFT displej a dálkové ovládání prostřednictvím aplikace Wireless Systems Manager (WSM).

Digitální bezdrátový přijímač Sennheiser EM 9046 SU je špičková modulární přijímací platforma navržená pro náročné aplikace v oblasti živého zvuku, televizního vysílání, divadla, turné, pronájmu, firemních akcí a velkých produkcí. Jako součást bezdrátového systému Sennheiser Digital 9000 pojme robustní 4U 19palcová skříň až osm přijímacích modulů EM 9046 DRX, čímž poskytuje škálovatelné vícekanálové bezdrátové řešení s výjimečným výkonem v oblasti vysokofrekvenčního signálu a digitální kvalitou zvuku. Modul EM 9046 podporuje systémový frekvenční rozsah 470–798 MHz a nabízí až 328 MHz přepínací šířky pásma na jeden přijímač, což umožňuje flexibilní koordinaci frekvencí v náročných RF prostředích.

Přijímač využívá technologii „true-bit diversity“ ke kombinaci dvou paralelních přijímacích cest na úrovni jednotlivých bitů, což pomáhá maximalizovat spolehlivost příjmu a minimalizovat výpadky. Ekvidistantní frekvenční mřížka systému Digital 9000 je navržena tak, aby omezovala problémy s intermodulací při provozu s velkým počtem bezdrátových kanálů. V režimu HD poskytuje systém nekomprimovaný digitální zvuk, zatímco režim Long Range (LR) využívá kodek SeDAC od společnosti Sennheiser pro náročné podmínky přenosu. Režim HD nabízí dynamický rozsah 112 dB(A) s latencí přibližně 3 ms přes digitální výstup AES3/EBU a 3,2 ms přes analogový výstup.

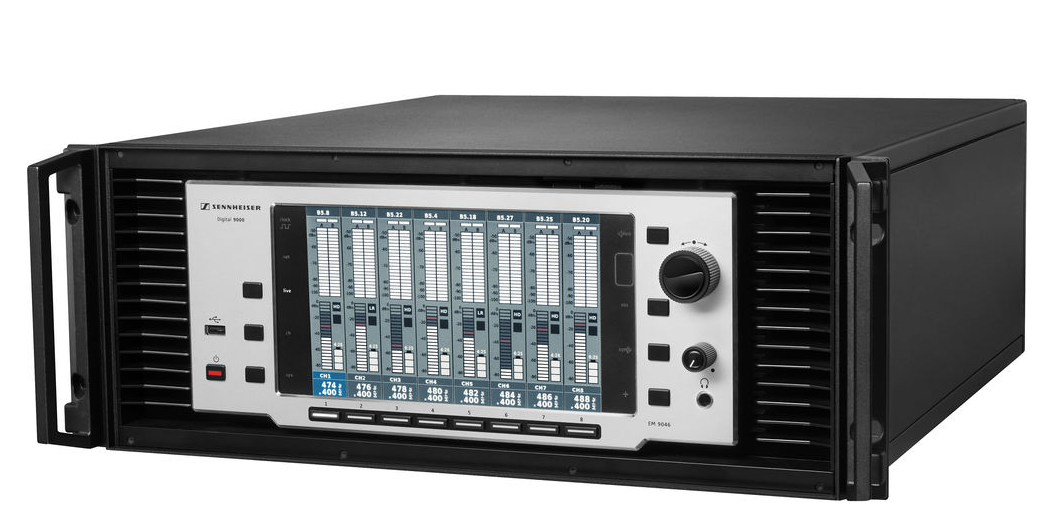

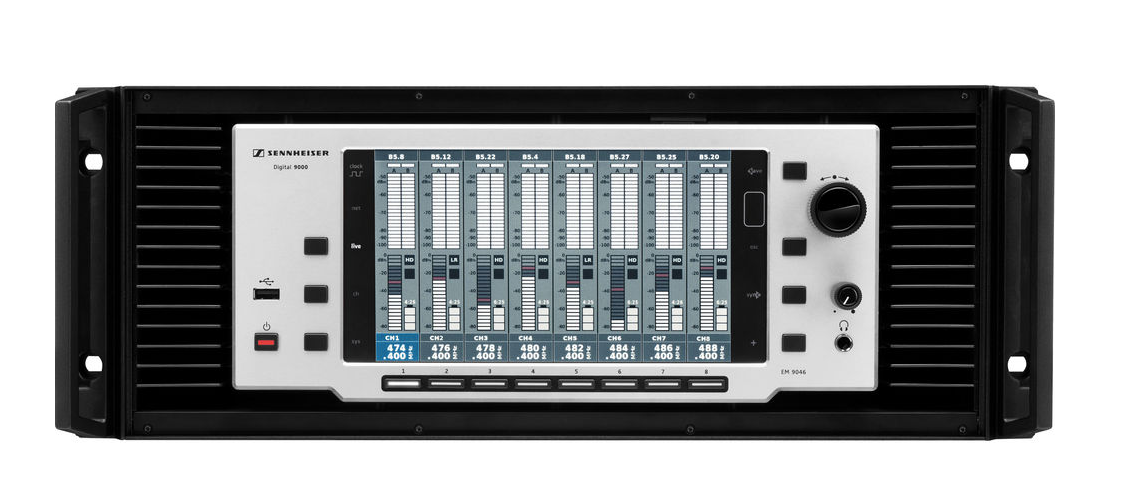

Model EM 9046 SU je vybaven velkým barevným TFT displejem s intuitivním rozhraním založeným na ikonách pro monitorování a konfiguraci. Vestavěný spektrální analyzátor a záznamník úrovně RF pomáhají při koordinaci frekvencí, umístění antén a optimalizaci příjmu. Systém lze také monitorovat a konfigurovat na dálku pomocí softwaru Sennheiser Wireless Systems Manager (WSM). Dva ethernetové porty podporují připojení k počítačové síti a řetězení přijímačů, zatímco integrovaný hodinový systém zajišťuje interní nebo externí synchronizaci word-clock na frekvencích 44,1, 48, 88,2 nebo 96 kHz.

Hlavní jednotka obsahuje modul aktivního anténního rozbočovače ASP, který umožňuje integraci vzdálených antén a anténních zesilovačů do škálovatelného systému. Lze řetězově propojit až čtyři přijímače EM 9046, což poskytuje až 32 přijímacích kanálů z koordinovaného anténního systému. Mezi kompatibilní anténní produkty patří všesměrová anténa A 9000, směrová anténa AD 9000 a anténní zesilovač AB 9000.

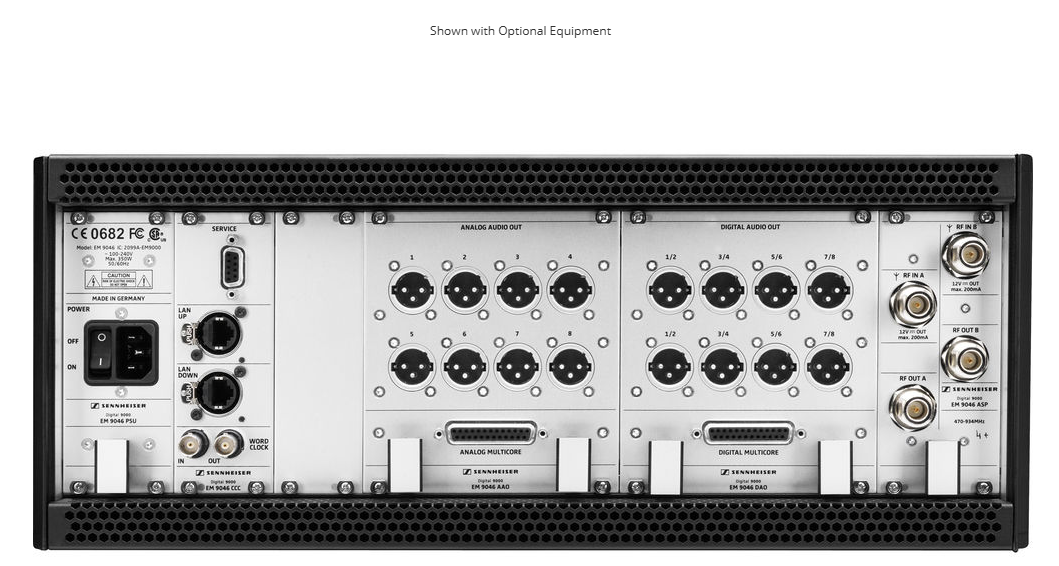

Pro integraci zvuku lze přijímač EM 9046 vybavit analogovými moduly AAO, digitálními moduly DAO nebo smíšenými výstupními moduly; k dispozici je také výstupní modul Dante. Modulární architektura umožňuje výměnu přijímacích a výstupních modulů za účelem údržby nebo budoucích upgradů. Pro kompletní provoz systému jsou nutné vzdálené antény a alespoň jeden zvukový výstupní modul; přijímací moduly jsou k dispozici samostatně. Samotný model EM 9046 SU je společností Sennheiser uveden jako produkt, jehož výroba byla ukončena, resp. jako archivní produkt.

Hlavní vlastnosti

• Profesionální modulární bezdrátový přijímač Sennheiser Digital 9000
• Podporuje až 8 přijímacích modulů EM 9046 DRX
• Frekvenční rozsah systému470–798 MHz
• Šířka pásma přepínání až 328 MHz na jeden přijímač
• Příjem s technologií True-bit diversity
• Režim HD s nekomprimovaným digitálním zvukem
• Režim LR s audio kodekem Sennheiser SeDAC
• Dynamický rozsah 112 dB(A) v režimu HD
• Digitální latence AES3 přibližně 3 ms
• Velký barevný TFT displej s ikonovým uživatelským rozhraním
• Integrovaný grafický spektrální analyzátor a záznamník úrovně RF
• Integrovaný aktivní anténní rozbočovač ASP
• Dva ethernetové porty pro připojení k síti a řetězení přijímačů
• Vnitřní/vnější synchronizace word-clock
• Podporuje frekvence word-clock 44,1, 48, 88,2 a 96 kHz
• Kompatibilní se softwarem pro vzdálené monitorování a konfiguraci WSM
• Modulární řešení analogových, digitálních AES3, smíšených a volitelných výstupů Dante
• Určeno pro turné, vysílání, divadlo, živé akce, pronájem a instalace
