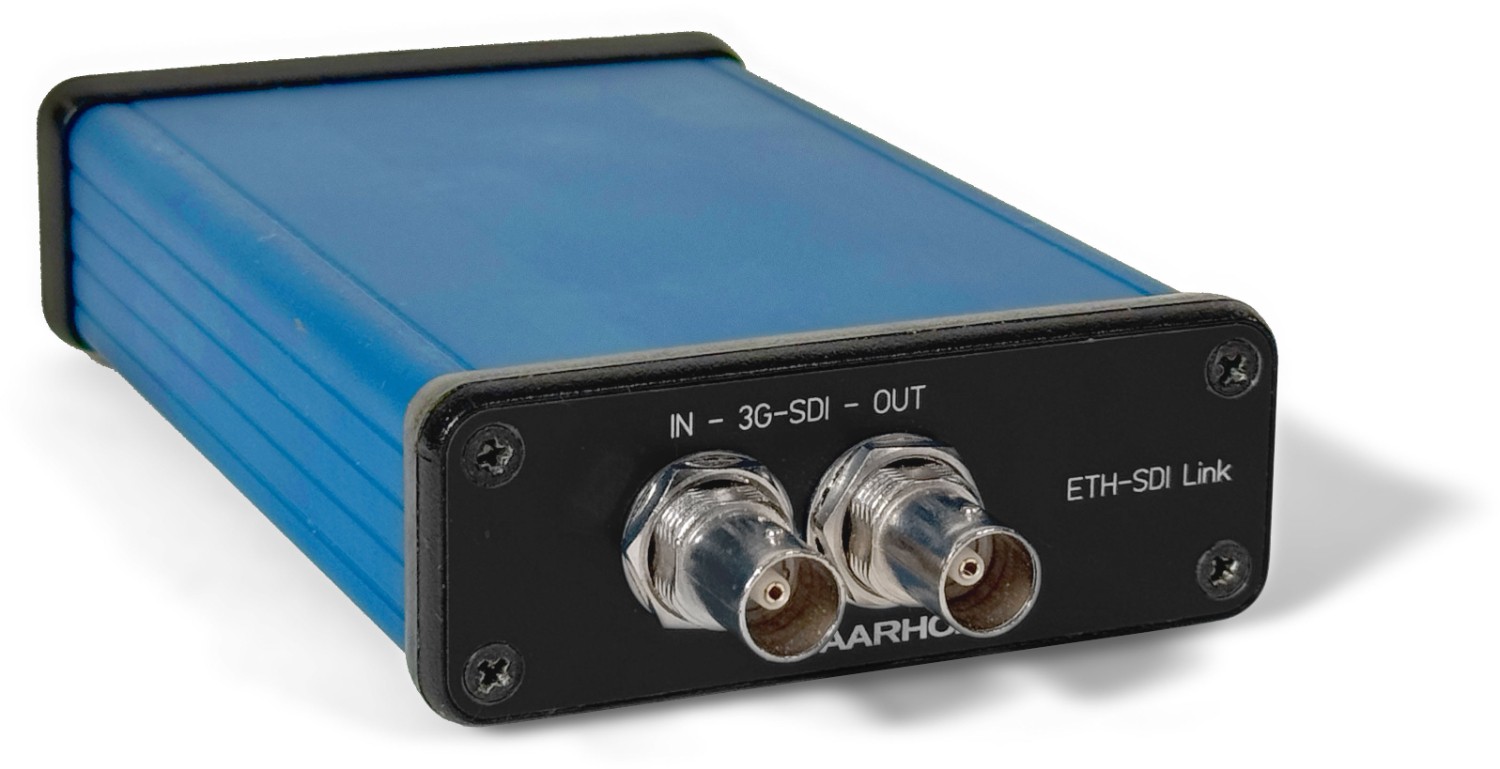

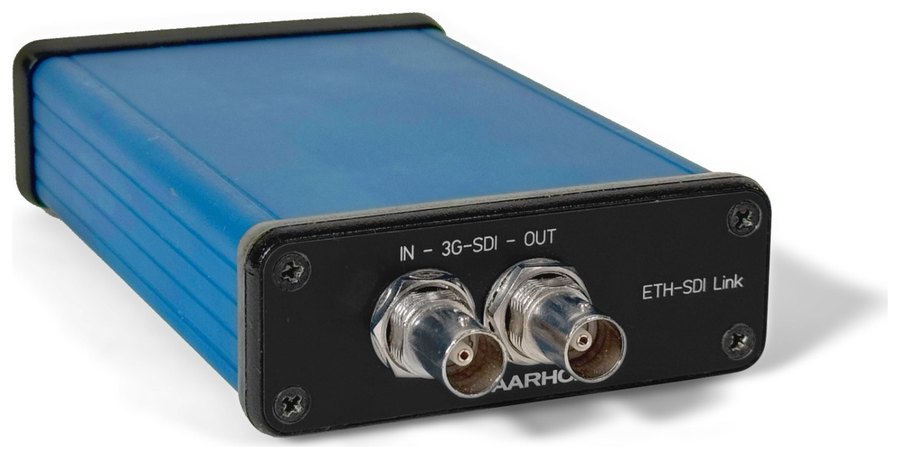

Skaarhoj ETH-SDI Link

ETH-SDI Link přijímá data pro ovládání kamer přes TCP nebo UDP po Ethernetu a vkládá je do výstupu 3G-SDI. Kamery Blackmagic Design tak ovládáte panely SKAARHOJ i bez přepínače ATEM, a to i na dálku. Napájení přes PoE.

SKAARHOJ ETH-SDI Link je most mezi ethernetovými řídicími systémy a pracovními postupy s řízením vloženým do SDI. Přijímá informace pro ovládání kamer po síti a předává je na výstup SDI, takže ovladače SKAARHOJ řídí kamery Blackmagic Design bez nutnosti použít přepínač ATEM. Vstup SDI slouží pro zpětný obraz a data z více ovladačů RCP lze sloučit do jediného kabelu SDI.

Ovládání kamer z IP do SDI

Data pro ovládání kamer z Ethernetu přímo do SDI – pro studio, přenosový vůz i produkci na dálku.

TCP/UDP → SDIVstup i výstup 3G-SDIBez přepínače ATEMNapájení PoEVyrobeno v Dánsku

Kamera bez přepínače ATEM

ETH-SDI Link vloží řídicí data přímo do signálu SDI pro kameru. Ovladače SKAARHOJ RCP nebo Blackmagic Camera Control Panel tak řídí třeba URSA Broadcast G2 i bez střižny ATEM.

Méně kabelů v režii

Data z několika ovladačů RCP se po síti sloučí do jediného vodiče SDI. Sestava je přehlednější a kabeláž jednodušší.

Skutečná produkce na dálku

Kamery lze ovládat v reálném čase i tam, kde je vedení kabelu SDI nepraktické nebo nemožné. Řídicí data putují po síti a ETH-SDI Link je předá kameře na místě.

Síť a SDI v jedné sestavě

ETH-SDI Link spojuje moderní IP řízení se zavedenou infrastrukturou SDI. Stávající technika zůstává a ovládání kamer se rozšíří o celou síť.

TCP i UDP

Přijímá data pro ovládání kamer v obou protokolech po Ethernetu 100 Mb/s.

Zpětný obraz

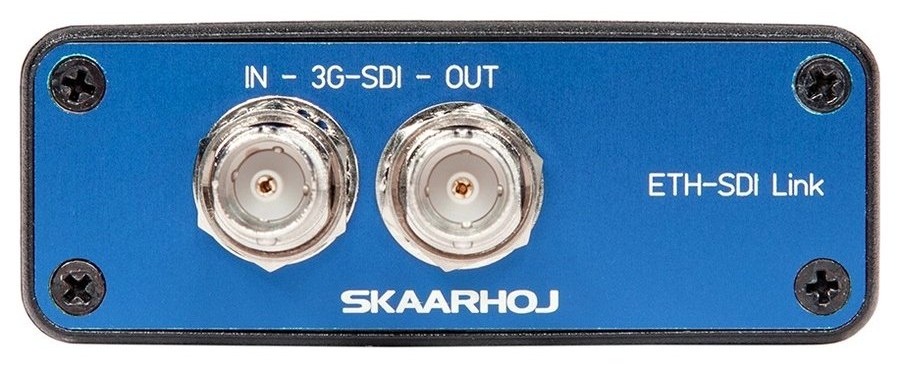

Vstup SDI pro zpětný videosignál, výstup SDI s vloženými řídicími daty.

Jeden kabel

Napájení a data přes PoE (IEEE 802.3af), k dispozici je i vstup DC.

Odolná konstrukce

Kompaktní a robustní provedení pro náročný vysílací provoz, navrženo a vyrobeno v Dánsku.

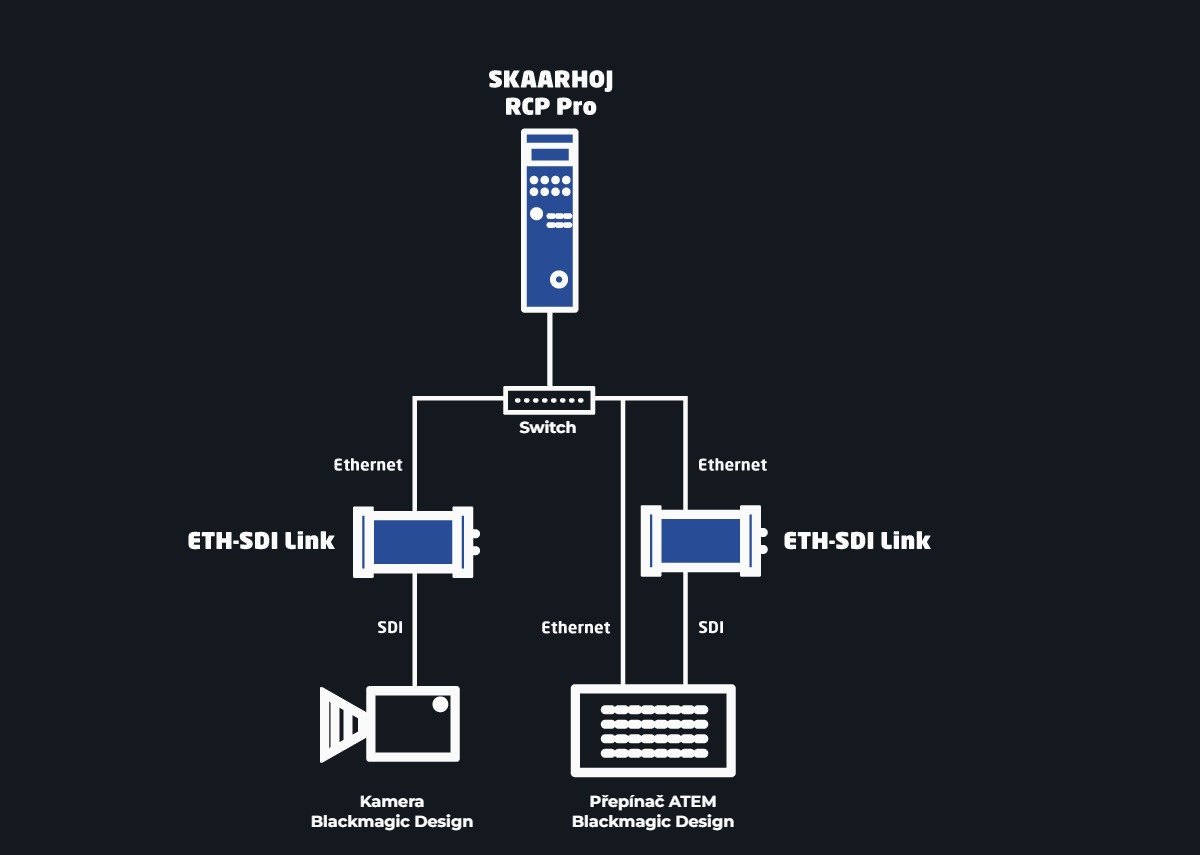

Jeden ovladač pro kameru i přepínač. SKAARHOJ RCP Pro posílá data po síti do dvou jednotek ETH-SDI Link: jedna je vkládá do SDI pro kameru Blackmagic Design, druhá do přepínače ATEM.

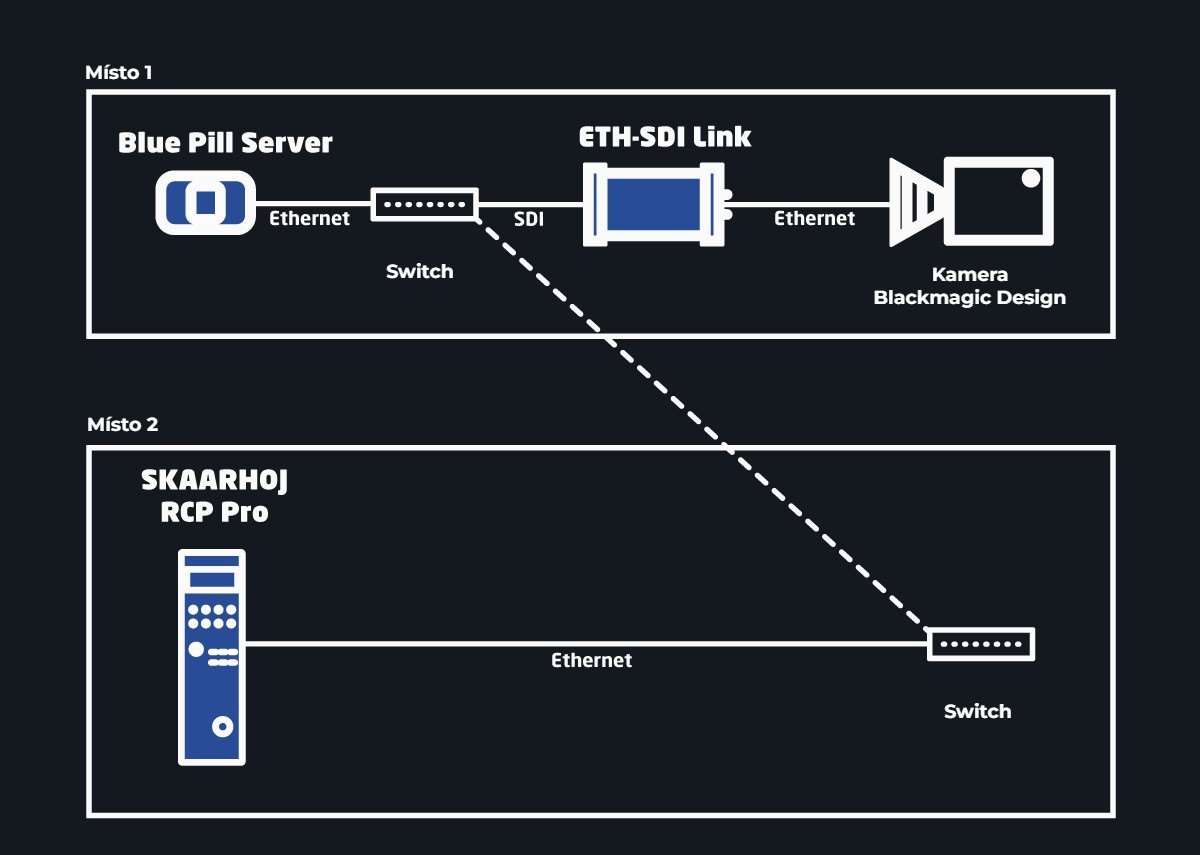

Ovládání kamer z jiného místa. Na prvním místě pracuje Blue Pill Server s ETH-SDI Link a kamerou, ovladač RCP Pro na druhém místě je s nimi propojen přes síť.

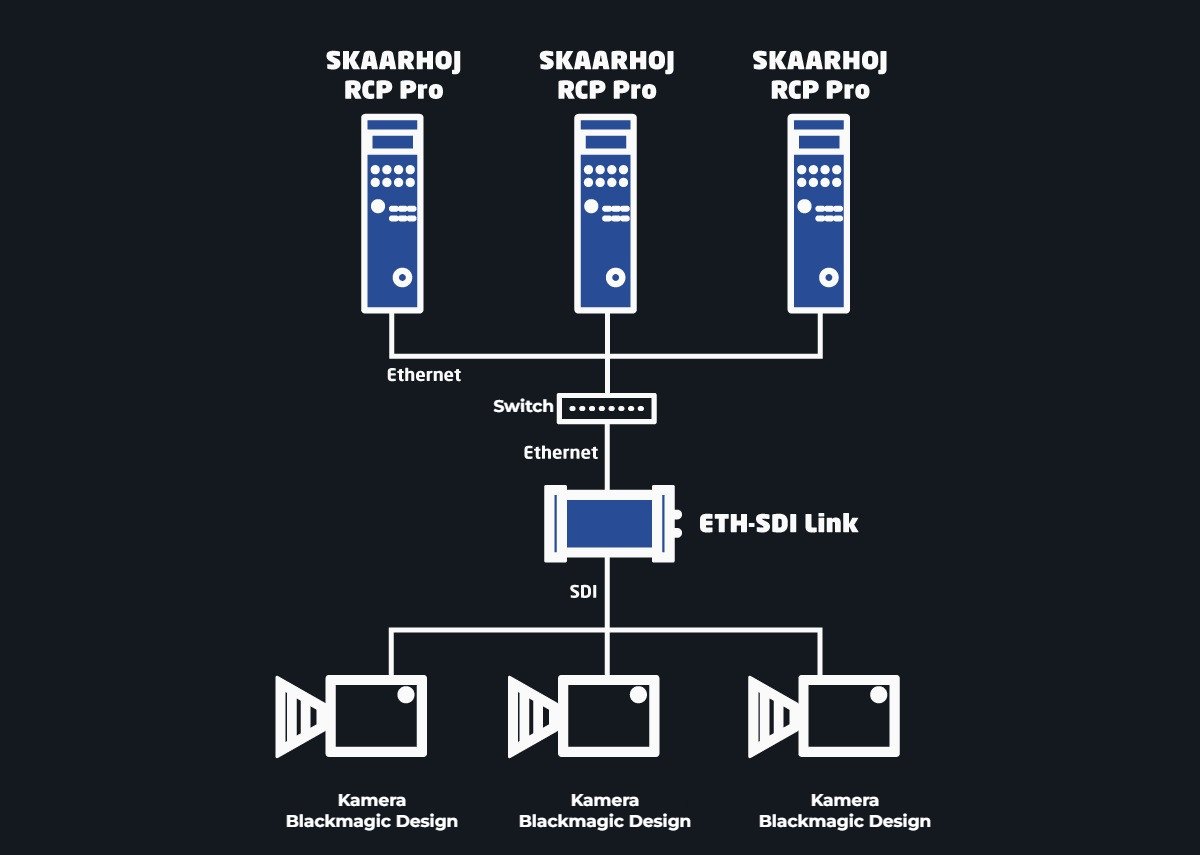

Tři ovladače, jeden kabel SDI. Data ze tří ovladačů RCP Pro se přes switch sloučí v ETH-SDI Link do jediného vedení SDI ke třem kamerám Blackmagic Design.
