Skaarhoj GPI Triggers to SDI Tally

SDI-GPI Link převádí kontaktní spouštěče GPI na tally v signálu SDI pro kamery Blackmagic Design. Vstupy 1–8 rozsvítí červenou tally kamer 1–8, vstupy 9–16 zelenou tally náhledu. Ostatní data CCU propouští beze změny.

SKAARHOJ SDI-GPI Link vkládá tally informace z kontaktních vstupů GPI do signálu SDI, který jde do kamer Blackmagic Design. Z výroby je nastaven pro kamery s ID 1–8: sepnutí vstupu 1–8 se zemí rozsvítí červenou tally příslušné kamery, vstupy 9–16 na stejném konektoru DB25 ovládají zelenou tally náhledu. Jiné rozložení, například jen červenou tally pro kamery 1–16, snadno nastavíte ve webovém rozhraní.

Tally z GPI přímo do SDI

16 kontaktních vstupů převedených na tally kamer Blackmagic Design ve zpětném signálu SDI.

16 vstupů GPITally do 3G-SDIOptoizolované vstupyWebové nastaveníUniSketch OS

Kontakty místo programování

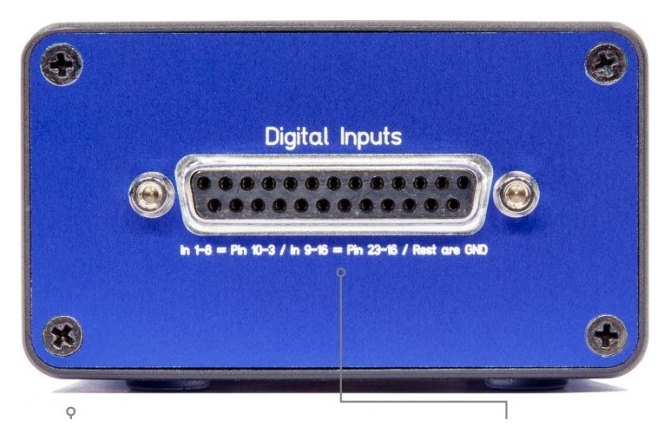

Vstupy GPI jsou realizované optickými izolátory a aktivují se spojením se zemí. Na konektor DB25 tak připojíte prakticky libovolný přepínač nebo zařízení s kontaktním výstupem.

Mění jen tally

Vstup SDI se připojí ke zdroji zpětného signálu pro kamery, obvykle k programovému výstupu, který může nést i data CCU z přepínače ATEM, ovladače SKAARHOJ RCP nebo Blackmagic Arduino Shieldu. SDI-GPI Link všechna data CCU propustí a přepíše pouze tally.

Kamery i v Ultra HD

Programový signál může mít jiný formát než kamery. Protokol kamery se pošle přes HD signál, takže lze používat i kamery v Ultra HD.

Tally pro kamery Blackmagic bez ATEM

SDI-GPI Link přinese tally signalizaci do kamer Blackmagic Design i v sestavách, kde přepínač neposílá tally po SDI. Stačí kontaktní výstupy a jeden kabel SDI.

Výchozí nastavení

Vstupy 1–8 červená tally kamer 1–8, vstupy 9–16 zelená tally náhledu.

Snadná změna

Přiřazení vstupů ke kamerám a barvám se nastaví ve webovém rozhraní.

Široká podpora formátů

HD formáty 720p, 1080i a 1080p do 60 snímků za sekundu.

Kompletní připojení

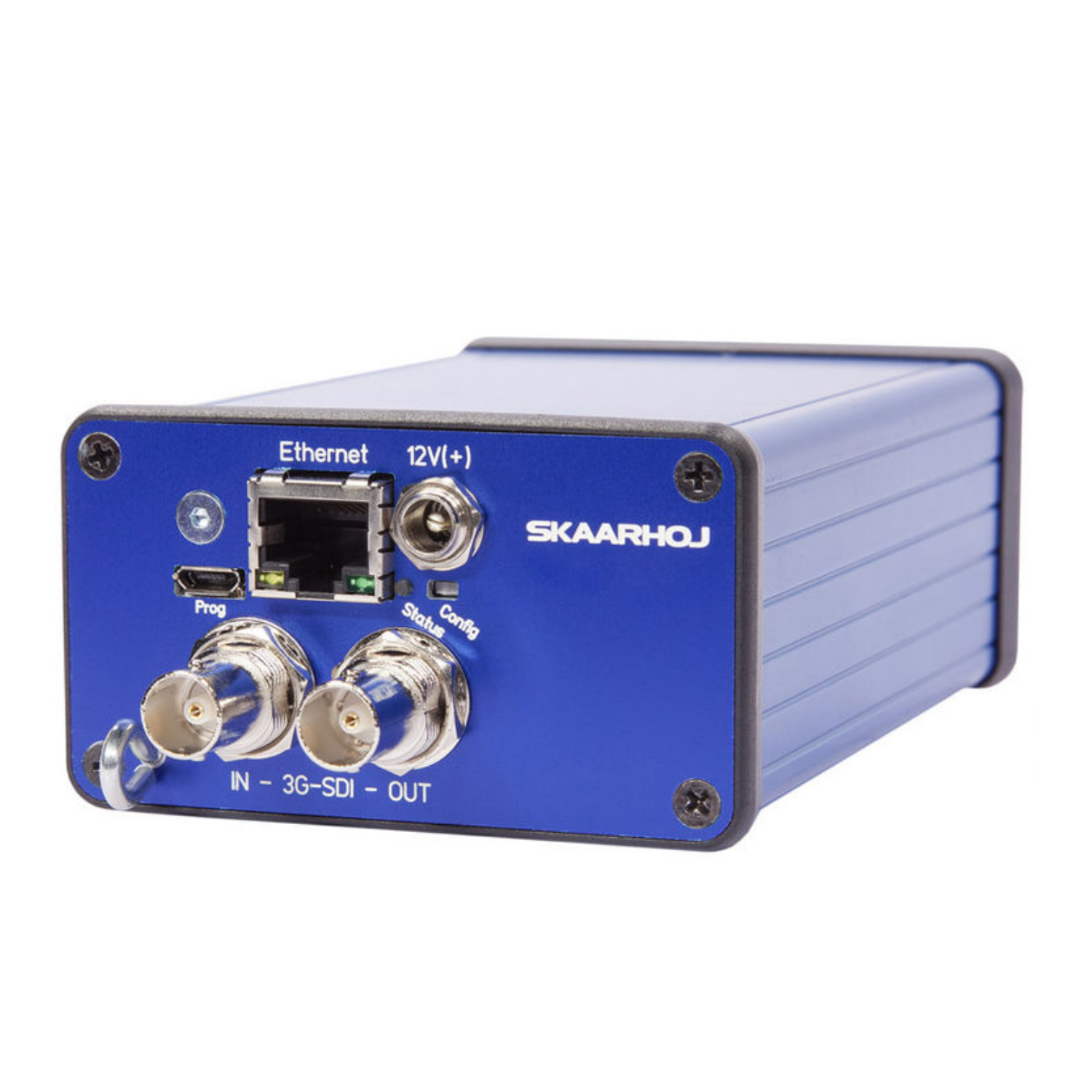

Ethernet, 12 V DC, Micro-USB, vstup a výstup 3G-SDI a DB25.

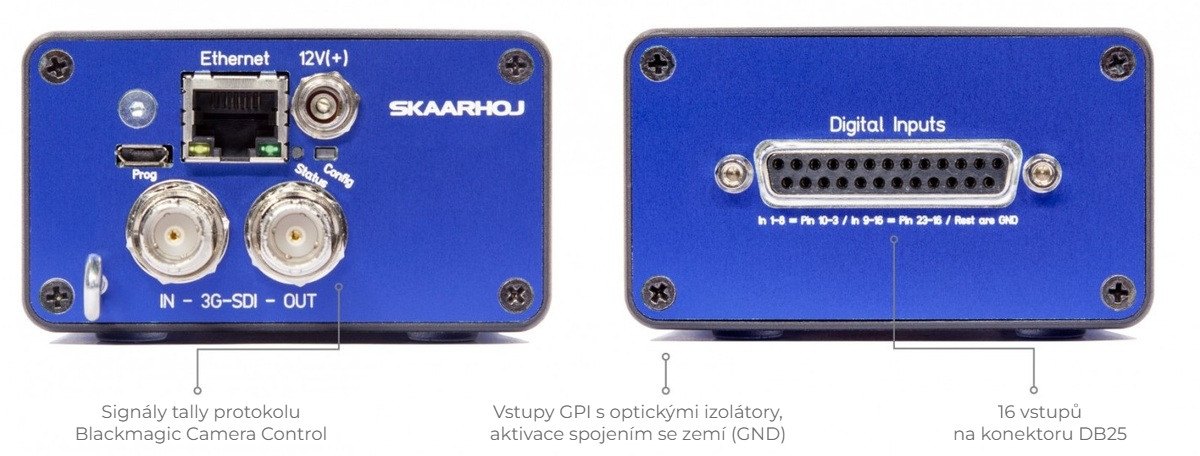

Tally z kontaktů do signálu SDI. Přední strana nese vstup a výstup 3G-SDI pro tally signály Blackmagic Camera Control, zadní konektor DB25 s 16 optoizolovanými vstupy GPI, které se aktivují spojením se zemí.
